Дозирующие насосы MAXROY серии A, B, D

Максимальная подача: 1110 л/час
Максимальное давление нагнетания: 28 Бар
Гидравлический привод мембраны

Технические характеристики

Подача до: - 64 л/час для MAXROY^® D105; - 410 л/час для MAXROY^® A105; - 420 л/час для MAXROY^® B105; - 1100 л/час для MAXROY^® B145
Давление нагнетания до: - 10 бар для MAXROY^® A105 и B145; - 28 бар для MAXROY^® B105 и D105;
Максимальная температура дозируемой жидкости: +90°C для проточной части из металла; +50°C для проточной части из пластика
Возможность регулировки подачи как при работающем, так и при остановленном двигателе: в диапазоне от 0 до 100%
Точность подачи: ±1% от номинальной величины подачи в диапазоне от 10% до 100% длины хода плунжера
Встроенный предохранительный клапан стандартно устанавливается на заводе. По желанию заказчика возможна различная регулировка предохранительного клапана
Напор на приеме насоса: до 2-х метров водяного столба для всех моделей насосов кроме тех, которые предназначены для дозировки "вязких жидкостей"
Требования по максимальному давлению на приеме насоса: 2 Бара
Срок службы мембраны может составить более 20000 часов в зависимости от свойств дозируемой жидкости, рабочих условий и особенностей установки насоса
Возможна установка как одинарной, так и сдвоенной мембраны
Возможна конфигурация насоса одновременно с несколькими насосными головками
Возможно исполнение с соблюдением требований стандарта API 675
Возможно взрывозащитное исполнение с соблюдением требований ATEX CE II 2 G/D и T4 (при необходимости использования проточной части из пластика просим проконсультироваться с нами)

Электрические характеристики электродвигателя

Характеристики электродвигателя стандартной комплектации
Электропитание: 230/400 В, 3-х фаз., 50 Гц; либо 260/460 В, 3-х фазн., 60 Гц
- Для MAXROY^® A105 и D105 установка двигателя согласно IM V1: фланец FF130, вал 14x30 м
- Для MAXROY^® B105 и B145 установка двигателя согласно IM V1: фланец FF165, вал 19x40 мм либо 24x50 мм
Класс защиты: IP 55 для работы в условиях тропического климата (влажность 90%)
Класс изоляции: класс F
Температура окружающей среды: -16°C до +40°C
Скорость, развиваемая двигателем:
- Для MAXROY^® A105, B145 и D105: 1500 об./мин.
- Для MAXROY^® B105: от 1000 либо до 1500 об./мин.
Электродвигатели выполнены в соответствии с государственными и международными стандартами
На заказ возможна комплектация электродвигателями спец. исполнения и других конструкций

Дополнительные опции

Эластичная муфта (по API 675)
Сдвоенная диафрагма с датчиком разрыва
Возможность автоматической регулировки подачи: электросервомотор, сервомотор взрывозащитного исполнения, пневматический сервомотор, частотный преобразователь.
Фланцевые соединения
Счетчик числа ходов плунжера

Конструкционное исполнение проточной части

Элементы проточной части (варианты)	PVC⁽¹⁾	Нерж.сталь (316L)⁽²⁾
Корпус проточной части	PVC	316L
Картридж предохранительного клапана	PVC	316L
Седло клапана	PE⁽³⁾	316L
Шарики клапана	Стекло⁽³⁾	316L
Профильная накладка	PVC	316L
Диафрагма	PTFE	PTFE
Колокообразная пружина напорного выпускного клапана	Hastelloy C	316L
Уплотнения	Viton⁽⁴⁾	PTFE

⁽¹⁾ - Давление ограничено 10 Барами при 20°C; давление изменяется на 1,1 Бар при шаге температуры в 5°C. Макс. рабочая температура: 50°C
⁽²⁾ - Компания-производитель Milton Roy Europe предлагает таблицу взаимозаменяемости в целях выполнения требований государственных и международных стандартов (AFNOR, DIN, ASTM, BS и прочих)
⁽³⁾ - MAXROY^® B145: PVC
⁽⁴⁾ - На заказ возможно исполнение из других материалов

Другие материалы проточной части

Модель "для концентрированной H2SO4": проточная часть из 316L, седла клапана из 904L, шарики клапана и пружина из Hastelloy C
Модель "для вязких жидкостей": проточная часть и шарики клапана из 316L, пружина из Hastelloy C
Модель для "вязких растворов": проточная часть из 316L, седла и шарики клапана из 440C
Модель для "полиэлектролитов": проточная часть из PVC, седла и шарики клапана из 316L, пружина из Hastelloy C

Тип	Проточная часть из пластика	Проточная часть из металла		Скорость движения плунжера (число ходов плунжера в мин.)⁽¹⁾	Передаточное число	Плунжер Ø (мм)	Мембрана Ø (мм)	Рабочий объем (см3)⁽³⁾
Тип	Подача при 10 Бар (л/ч)	Подача при 10 Бар (л/ч)	Подача при 10 Бар (л/ч)	Скорость движения плунжера (число ходов плунжера в мин.)⁽¹⁾	Передаточное число	Плунжер Ø (мм)	Мембрана Ø (мм)	Рабочий объем (см3)⁽³⁾

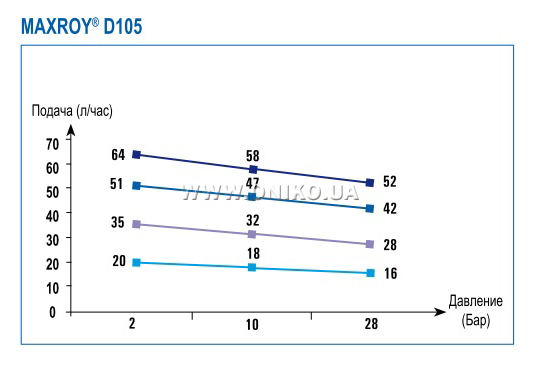

MAXROY D105	18		16	58	1 / 25	22	105	7.2
	32		28	96	1 / 15	22	105	7.2
	47		42	144	1 / 10	22	105	7.2
	58		52	180	1 / 8	22	105	7.2

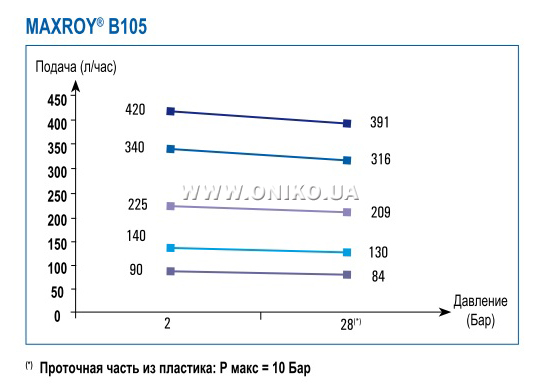

MAXROY B105	84		84	36	1 / 25	41.1	105	38.8
	130		130	58	1 / 25	41.1	105	38.8
	209		209	96	1 / 15	41.1	105	38.8
	316		316	144	1 / 10	41.1	105	38.8
	391		391	180	1 / 8	41.1	105	38.8

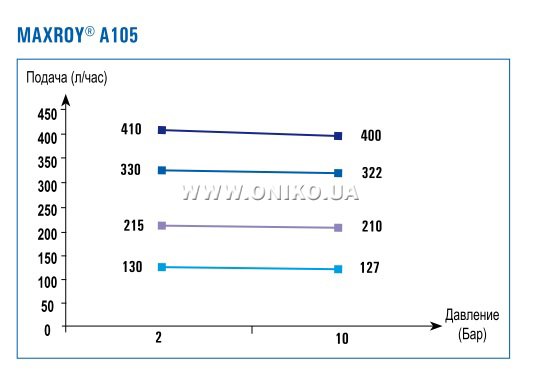

MAXROY A105	127	127		58	1 / 25	50	105	38.8
	210	210		96	1 / 15	50	105	38.8
	322	322		144	1 / 10	50	105	38.8
	400	400		180	1 / 8	50	105	38.8

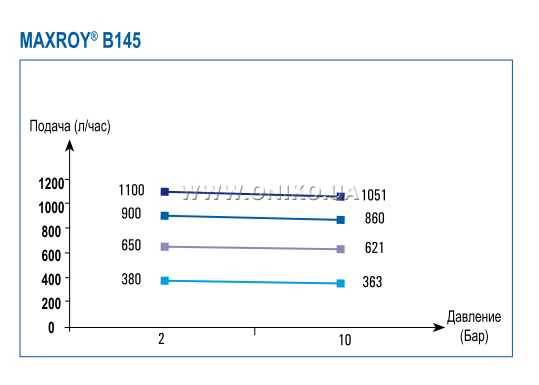

MAXROY B145	363	363		58	1 / 25	66.5	145	118.1
	621	621		96	1 / 15	66.5	145	118.1
	860	860		144	1 / 10	66.5	145	118.1
	1051	1051		180	1 / 8	66.5	145	118.1

⁽¹⁾ - Скорость движения плунжера приведена для скорости вращения вала электродвигателя 1440 об. в мин.
Подача и скорость движения плунжера увеличатся на 20% при переходе на частоту 60 Гц.
⁽²⁾ - Не использовать с электродвигателем, работающим на частоте 60 Гц.
⁽³⁾ - Теоретическое значение рабочего объема

Габаритные размеры (в мм)

MAXROY^® А105 и D105 - проточная часть из металла
Модель с одной насосной головкой (симплекс)

N1 : линия приема
N2 : линия нагнетания
V1 : дренажное отверстие
L1 : уровень масла
R1:горловина для заправки маслом

MAXROY^® А105, D105, B105

Модели (число ходов плунжера в минуту)		Габаритные размеры (мм)	Соединения
Проточная часть из металла
Все модели		a = 618 макс b = 550 макс c = 411 d = 91 e = 68
Болтовое соединение	58 - 96 - 144	A = 160 B = 160	N1 = R 1/2"G или 1/2"NPT N2 = R 1/2"G или 1/2"NPT
Болтовое соединение	180	A = 186 B = 160	N1 = R 3/4"G или 3/4"NPT N2 = R 1/2"G или 1/2"NPT
Сварное соединение	58 - 96 - 144	A = 160 B = 160	N1 = 1/2" N2 = 1/2"
Сварное соединение	180	A = 186 B = 160	N1 = 3/4" N2 = R 1/2"
Фланцевое соединение	58 - 96 - 144	A = 208 B = 208	N1 = 1/2" ANSI 150 LBS N2 = 1/2" ANSI 150 LBS
Фланцевое соединение	180	A = 239 B = 208	N1 = R 3/4"G ANSI 150 LBS N2 = R 1/2" ANSI 150 LBS
Соединение для пищевых применений	58 - 96 - 144	A = 160 B = 160	DIN 11851 Ø 28 или SMS 1145 Ø 25

MAXROY^® В105 - проточная часть из пластика
Модель с одной насосной головкой (симплекс)

N1 : линия приема
N2 : линия нагнетания
V1 : дренажное отверстие
L1 : уровень масла
R1:горловина для заправки маслом

MAXROY^® B105

Модели (число ходов плунжера в минуту)		Габаритные размеры (мм)	Соединения
Проточная часть из пластика
Все модели		a = 597 макс b = 539 макс c = 394 d = 93 e = 66
Простой "материнский" разъем-розетка	58 - 96 - 144	A = 131 B = 131	N1 = Ø 15x20 F N2 = Ø 15x20 F
Простой "материнский" разъем-розетка	180	A = 160 B = 131	N1 = Ø 25x32 F N2 = Ø 15x20 F
Фланцевое соединение	58 - 96 - 144	A = 195 B = 195	N1 = PN 10 DN 15 N2 = PN 10 DN 15
Фланцевое соединение	180	A = 196 B = 195	N1 = PN 10 DN 25 N2 = PN 10 DN 15

MAXROY^® В145 - проточная часть из пластика
Модель с одной насосной головкой (симплекс)

N1 : линия приема
N2 : линия нагнетания
V1 : дренажное отверстие
L1 : уровень масла
R1:горловина для заправки маслом

MAXROY^® B145

Модели (число ходов плунжера в минуту)		Габаритные размеры (мм)	Соединения
Проточная часть из металла
Все модели		a = 618 макс b = 550 макс c = 411 d = 91 e = 68
Болтовое соединение	58 - 96 - 144	A = 191 B = 191	N1 = R 1" или 1"NPT N2 = R 1" или 1"NPT
Болтовое соединение	180	A = 231 B = 191	N1 = R 1 1/2" или 1 1/2"NPT N2 = R 1" или 1"NPT
Сварное соединение	58 - 96 - 144	A = 191 B = 191	N1 = 1" N2 = 1"
Сварное соединение	180	A = 231 B = 191	N1 = 1 1/2" N2 = R 1"
Фланцевое соединение	58 - 96 - 144	A = 246 B = 246	N1 = 1" ANSI 150 LBS N2 = 1" ANSI 150 LBS
Фланцевое соединение	180	A = 316 B = 246	N1 = R 1 1/2"G ANSI 150 LBS N2 = R 1" ANSI 150 LBS
Соединение для пищевых применений	58 - 96 - 144 180	A = 208 B = 208	DIN 11851 Ø 40 или SMS 1145 Ø 35
Проточная часть из пластика
Простой "материнский" разъем-розетка	58 - 96 - 144	A = 176 B = 176	N1 = Ø 25x32 F N2 = Ø 25x32 F
Простой "материнский" разъем-розетка	180	A = 219 B = 176	N1 = Ø 32x40 F N2 = Ø 25x32 F
Фланцевое соединение	58 - 96 - 144	A = 217 B = 217	N1 = PN 10 DN 25 N2 = PN 10 DN 25
Фланцевое соединение	180	A = 276 B = 217	N1 = PN 10 DN 25 N2 = PN 10 DN 25

MAXROY^® В105 - проточная часть из металла
Модель со сдвоенными (дуплекс) или строенными насосными головками (триплекс)

Защитные покрытия

- В стандартной комплектации дозирующие насосы защищены одним слоем защитного покрытия из полиуретана толщиной 100 микрон желтого цвета RAL 1018
- Другие виды обработки: просим проконсультироваться с нами

Смазка

- Для работы при температуре окружающей среды от - 5°C до + 50°C: применять масло по ISO - VG150 или эквивалент
- Объем масла: 2,5 литра для MAXROY^® A105 и D105; 4 литра для MAXROY^® B105 и B145

Вес и упаковка

Модели с одной насосной головкой (симплекс)	Вес нетто (в кг) (с маслом)	Полный вес (в кг)(с упаковкой)	Упаковка (LxWxH мм)
MAXROY^® A105 и D105	33	40	515 x 465 x 720
MAXROY^® B105	57	67	800 x 400 x 900
MAXROY^® B145	63	70	790 x 390 x 740
