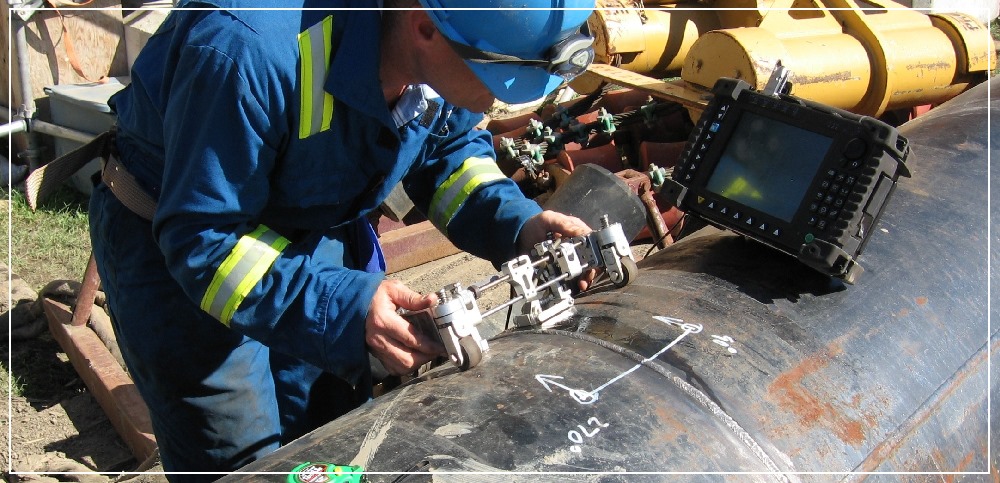

Візуальне тестування - це популярний і недорогий метод
Візуальне тестування - це популярний і недорогий метод.
Візуальне тестування (VT) також відомо як візуальний огляд або дослідження. Візуальне тестування є найбільш поширеним методом неруйнівного контролю.
Візуальне тестування є популярним методом неруйнівного контролю, тому що його дуже легко виконати, це недорогий метод і вимагає мінімального обладнання. VT включає спостереження за компонентом неозброєним оком, щоб оцінити наявність поверхневих помилок. VT може застосовуватись з оптичними приладами, такими як лупи, бороскопи, дзеркала й інше комп'ютерне обладнання для віддаленого перегляду. Якщо компонент може бути переглянутий, візуальне тестування є першим методом тестування в НК. Візуальне тестування може бути виконано для компонентів, які показують видиму корозію або погіршення якості, таких як зварні шви, резервуари, трубопроводи, котли і об'єкти під тиском.
Комп'ютерна рентгенографія (CR) заснована на постійному маркуванню радіолюмінесцентного екрану з використанням рентгенівських або гамма-променів. Технологія CR є портативноою і може використовуватися практично в будь-якому середовищі.
Метод CR в основному використовується для перевірки кованих деталей, виливків і зварних швів.
Переваги:
- Портативний метод НК;
- Може використовуватися там, де не можна встановити переносні темні кімнати;
- Швидкий аналіз зображень за допомогою програмних інструментів;
- Швидше і економічніше звичайної рентгенографії;
- Ніяких хімічних речовин не потрібно;
- Електронне зберігання даних;
- Вся інформація може бути отримана з однієї позиції, навіть зі складною геометрією;
- Більш слабкі рентгенівські або гамма-промені для меншого периметра безпеки;
- Вивчення стану поверхні компонента;
- Вивчення вирівнювання сполучених поверхонь;
- Перевірка наявності витоків.
Устаткування VT
- Збільшувальне скло
- Датчик кутового шва
- Мікроскопи
- Комп'ютерна техніка (віддалений перегляд)
- Лупа з підсвічуванням
- Оглядове скло
- Бороскопи
Переваги VT
- Простий спосіб виконання
- Експертиза може бути виконана швидко
- Недорогий метод
- Мінімальна тренування
- Мінімальне обладнання
Недоліки VT
- Потрібно навчання інспектора
- Потрібно хороший зір або корекція зору до 20/40
- Можуть бути пропущені внутрішні дефекти
- Звіт повинен бути записаний інспектором
Області застосування:
- Сталева промисловість
- Автомобільна промисловість
- Нафто- і газова промисловість
- Вироблення енергії
- Авіаційно-космічна промисловість
Що необхідно знати перед процедурою проведення візуального тестування?
Для проведення візуальних іспитів технічні фахівці повинні проходити курси візуального тестування I і II рівнів. Це базові курси, тому студенту не потрібно попереднє навчання або досвід. Отримання кваліфікації в області візуального тестування є чудовою відправною точкою для фахівців з неруйнівного контролю.
