Инновационная ультразвуковая система USM Vision
Система USM Vision разрабатывалась для удовлетворения потребностей рынка в переходе от радиографического к ультразвуковому контролю при изготовлении новых систем технологических трубопроводов, применяемых в системах водоснабжения, в энергетике, а также в нефтегазовой и обрабатывающей промышленности.
Ультразвуковая система USM Vision – это комплексное решение для ультразвукового контроля сварных швов, состоящая из:
1.программного обеспечения для создания плана инспекций и автоматической генерации ультразвуковых настроек (интеграция контрольных процедур, основанных на международных кодексах и стандартах, в базу данных)
2.переносного дефектоскопа USM Vision
Система USM Vision призвана упростить ультразвуковую дефектоскопию, ее доступность и обеспечить соответствие международным нормам и стандартам.
Все это становится возможным благодаря следующим факторам:
- оптимизация распределения нагрузки специалистов при проведении инспекций;
- повышение производительности;
- устранение ограничений, существующих при радиографическом контроле сварных швов;
- упрощение ультразвукового контроля сварных швов
Функции переносного дефектоскопа USM Vision

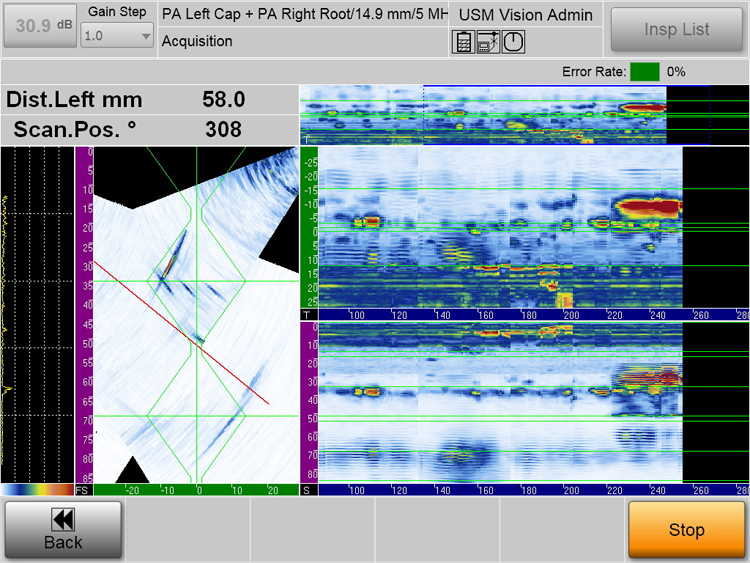

- стандартный канал, TOFD, фазированная решетка 16/64, объемная коррекция изображений в реальном времени, сохранение A-сканов;
- уникальный пользовательский интерфейс с управлением курсором при помощи двух устройств трекбол-мышь;
- удобство эксплуатации для операторов, не проходивших специального обучения;
- цветной сенсорный экран с диагональю 26,5 см (10,4 дюйма) с разрешением 1024 x 768 пикс.;
- малый вес — 4 кг;
- возможность “горячей” замены аккумулятора во время работы;
- прочный резиновый корпус, IP 54
- размеры: длина в верхней части 367 см; длина в нижней части 310 см; ширина: 250 см; высота регулируется от 60 до 100 см.
Области применения системы USM Vision
- инспекции при строительстве объектов энергетической промышленности;
- технический контроль перед вводом в эксплуатацию;
- инспекции труб из углеродистой стали;
- инспекции труб диаметром 73–1219 мм (2,875–48 дюймов);
- инспекции труб толщиной 6–50 мм (1/4–2 дюйма) при автоматической настройке; диапазон может быть расширен при ручной настройке;

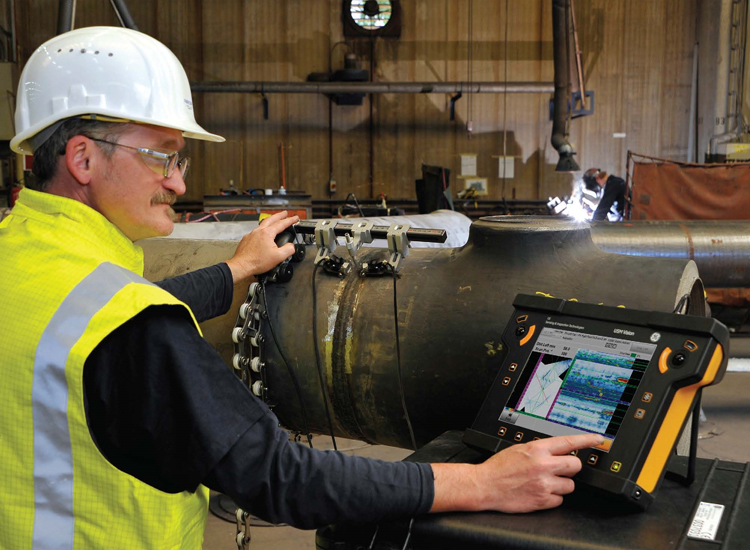

- инспекции кольцевых сварных швов;
- инспекции при одностороннем или двухстороннем доступе в зависимости от геометрических ограничений;
- предполагается обеспечить возможность проведения инспекций других типов сварных швов.
Система USM Vision — это комплексное решение для контроля сварных швов, состоящее из следующих компонентов:
- Программное обеспечение IPC для составления планов инспекции и автоматического создания настроек для ультразвукового контроля. В систему интегрирована база данных процедур, основанных на международных нормах и стандартах, и возможность построения траектории лучей для проверки параметров ультразвукового контроля;
- Переносной дефектоскоп USM Vision;
- Современные интерфейсы для подключения к ПК, включающие USB, Ethernet, Wi-Fi; возможность с помощью системы USM Vision управлять ПО IPC и ПО для анализа;
- Транспортировочный кейс;

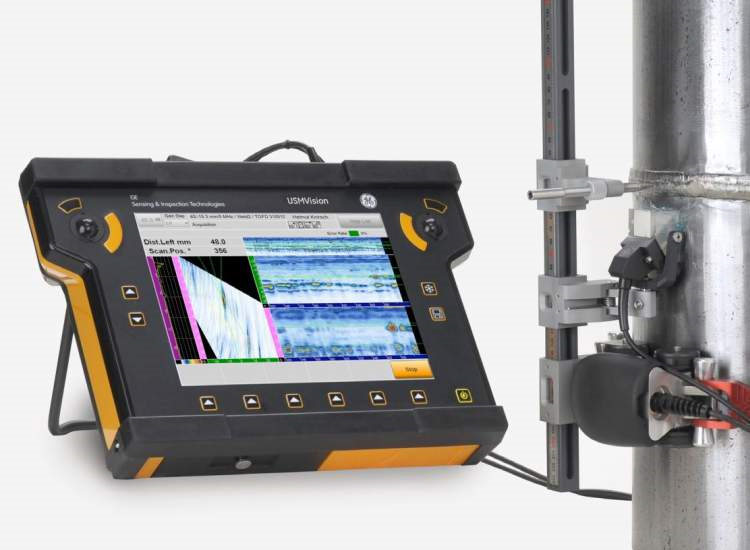

- Датчик-сканер, разработанный для сбора данных с помощью датчиков TOFD и фазированной решетки, чьи основные компоненты приведены ниже:
- ручная тележка с магнитными колесами;
- цепь для инспекции трубопроводов (дополнительно);
- кронштейн с датчиком и державками для указателя осевой линии, вилки для призм датчиков TOFD и фазированных решеток;
- транспортировочный кейс;
- набор датчиков и призм, соответствующих определенному диапазону труб и нормам;
- программное обеспечение Rhythm Review 4.0 для анализа и составления отчетов;
- дополнительные модули ПО Rhythm, содержащие функции архивации, обмена данными и расширенные функции для создания отчетов.
