Типи неруйнівного контролю
Різні види неруйнівного контролю часто доповнюють один одного. В результаті ми можемо використовувати переваги комбінованих методів.
Неруйнівний контроль (неруйнівний контроль) - це поєднання різних методів контролю, використовуваних індивідуально або колективно для оцінки цілісності та властивостей матеріалу, компонента або системи, не завдаючи йому шкоди. Іншими словами, частина, яка вимагає використання одного або декількох з цих методів, все ще може використовуватися після завершення процесу перевірки. Тому неруйнівного контролю часто використовується для виявлення, визначення характеристик і визначення розмірів властивих несплошностей, а також тих, які пов'язані з механізмами ушкодження НК регулюється кодексами і стандартами відповідно до типу галузі, країни і іншими критеріями.
Типи неруйнівного контролю найбільш часто використовувані
У промисловості є безліч різних методів неруйнівного контролю, кожен з яких має свої переваги і обмеження, але найбільш часто використовуються шість з них: ультразвуковий контроль, радіографічний контроль, електромагнітний контроль, контроль магнітних частинок і візуальне тестування.
Назви цих методів зазвичай посилаються на конкретний науковий принцип або на обладнання, що використовується для проведення перевірки. Наприклад, ультразвуковий контроль заснований на поширенні ультразвукових звукових хвиль в матеріалі, а при випробуваннях магнітних частинок використовуються дуже маленькі частинки, на які впливає магнітне поле.
Визначення деяких ключових методів
Ультразвуковий контроль фазированной решітки (PAUT)
Контроль фазированной решітки заснований на тій же фізиці, що і звичайний ультразвуковий контроль. Відмінності в основному полягають в технології і конфігурації зондів, а також в електроніці вимірювального приладу. Можливі конфігурації фазированной решітки залежать від можливостей зонда і електроніки. Кожен елемент контролюється індивідуально, що дозволяє генерувати індивідуальний ультразвуковий промінь з певною затримкою.
Автоматичне ультразвукове тестування (AUT)
Автоматичне ультразвукове тестування (AUT) складається з моторизованої системи контролю (сканер), яка управляє датчиками, відстежуючи їх положення весь час. На додаток до контролю зварного шва, техніка AUT ідеально підходить для виявлення корозії в важкодоступних конструкціях. Він також може забезпечити 100% охоплення зі збільшеним отриманням результуючих даних в порівнянні з традиційними методами.
Звичайне ультразвукове випробування (CUT)

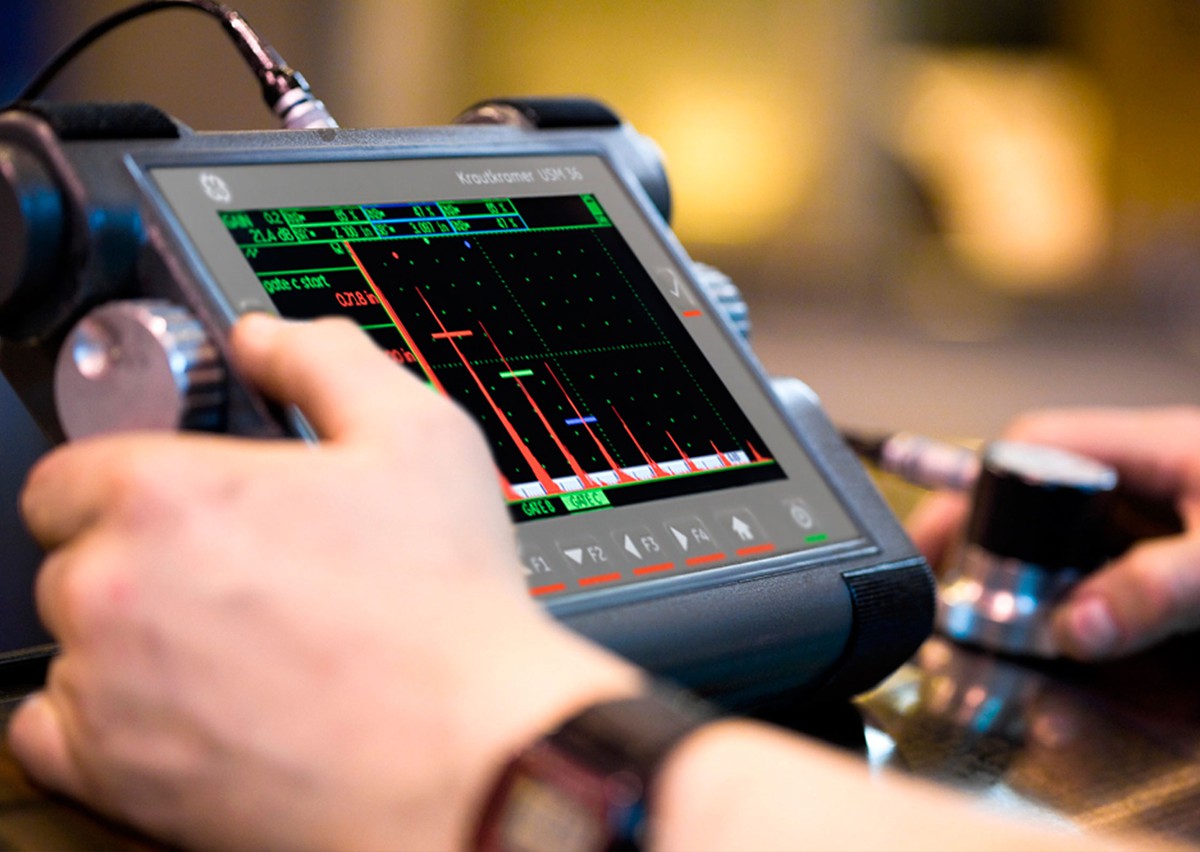

При звичайному ультразвуковому контролі (CUT) використовується датчик, що складається з п'єзоелектричного елемента, здатного деформувати і генерувати високочастотні акустичні хвилі, які розповсюджуються з певною швидкістю, яка залежить від матеріалу. Звичайний ультразвуковий контроль в основному використовується для вимірювання товщини, контролю зварних швів, а також для виявлення розшарування і корозії.
Повне захоплення матриці (FMC)
Повне захоплення матриці (FMC) - це вдосконалений метод збору та реконструкції даних з використанням зондів PAUT. FMC заснований на принципі синтетичної фокусування і обробляється алгоритмами, що приводять до візуальної візуалізації досліджуваної області. Отримана матриця може бути оброблена алгоритмами для отримання зображення. Цей процес називається методом загальної фокусування (TFM).
