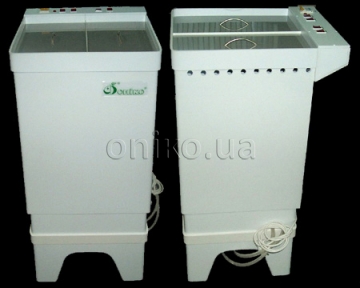

Устройство для сушки рентгеновских пленок УСП-1 ОНИКО (в дальнейшем устройство) предназначено для сушки рентгеновской листовой радиографической пленки всех типов и размеров согласно технологическому циклу сушки снимков подогретым воздухом.

   Устройство предназначено для использования в рентгеновских лабораториях медицинских лечебно-профилактических учреждений, отвечающих санитарным нормам и требованиям по обеспечению температурного режима воздуха в них с применением приточно-вытяжной вентиляции, и при необходимости, кондиционирования в летний период.

   Устройство предназначено для работы при температурах окружающей среды от +15°С до +28°С и относительной влажности не более 75%.

Технические характеристики

• Максимальный размер обрабатываемой рентгеновской пленки: 35 х 43 см.
• Устройство состоит из 2-х отсеков
• Габаритные размеры устройства, не более: длина 550 мм, ширина 480 мм, высота 970 мм.
• Максимальное значение температуры воздушного потока в сушильном отсеке при включенных нагревателях в пределах 50°С.
• Количество одновременно устанавливаемых рамок с рентгеновской пленкой: в каждом отсеке 10 штук.
• Внутренние размеры каждого сушильного отсека 420 х 200 х 520 мм.
• Воздушный поток сушки - принудительный с подогревом.
• Питание установки - однофазная сеть переменного тока напряжением 220 В, частотой 50 Гц, с заземлением.
• Потребляемая мощность не более 1 кВт.
• Класс защиты - 1.
• Степень защиты - 4.
• Масса установки не более 17 кг.
• Средний срок службы 3 года.

Состав изделия и комплект поставки

• Блок сушки рентгенпленки со встроенным пультом управления - 1 шт
• Крышки отсеков - 2 шт
• Эксплуатационная документация: паспорт - 1 шт

Устройство и принцип работы

Блок сушки рентгенпленки выполнен из химически стойкого материала - поливинилхлорида (ПВХ) с диапазоном рабочих температур + 5 - 60°С и разделен перегородками на отсеки.
К днищам ванн подсоединены шланги для слива незначительного количества воды, остающейся на пленках после окончательной промывки.
Шланги слива блока сушки должны иметь свободный слив в систему канализации, а при ее отсутствии в бачки.
ТЕНы и вентиляторы защищены от проникновения капель воды, стекающих с пленки, установленными над ними крышками.
Крышки изготовлены из стеклопластика и окрашены в белый цвет.

На передней панели расположены следующие органы управления:

• автоматический выключатель сети;
• клавиши включения вентиляции, обдува в отсеках
• клавиши нагрева воздуха в отсеках.

При включении клавиш сушки температура воздуха не более 50°С.

Примечание: Включение ТЕНов происходит только при включенном ветиляторе, (обеспечивается блокировкой в схеме).
