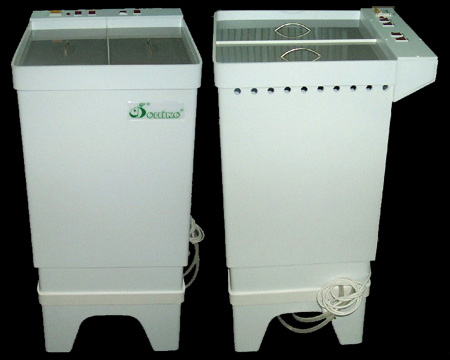

Пристрій для сушіння рентгенівських плівок УСП-1 ОНІКО (надалі Пристрій) призначений для сушіння рентгенівської листової радіографічної плівки всіх типів і розмірів згідно з технологічним циклом сушіння знімків підігрітим повітрям.

Пристрій призначений для використання в рентгенівських лабораторіях медичних лікувально-профілактичних закладів, що відповідають санітарним нормам і вимогам по забезпеченню температурного режиму повітря в них із застосуванням приточно-витяжної вентиляції, і при необхідності, кондиціювання в літній період.

Пристрій призначений для роботи при температурах навколишнього середовища від +15°С до +28°С і відносної вологості не більше 75%.

Технічні характеристики

• Максимальний розмір оброблюваної рентгенівської плівки: 35 х 43 см.
• Пристрій складається з 2-х відсіків
• Габаритні розміри пристрою (не більше): довжина 550 мм, ширина 480 мм, висота 970 мм.
• Максимальне значення температури повітряного потоку в сушильному відсіку при включених нагрівачах у межах 50°С.
• Кількість одночасна встановлюваних рамок з рентгенівською плівкою: у кожному відсіку 10 штук.
• Внутрішні розміри кожного сушильного відсіку 420 х 200 х 520 мм.
• Повітряний потік сушіння - примусовий з підігрівом.
• Живлення пристрою - однофазна мережа змінного струму напругою 220 В, частотою 50 Гц, із заземленням.
• Споживана потужність не більше 1 кВт.
• Клас захисту - 1.
• Ступінь захисту - 4.
• Вага установки не більш 17 кг.
• Середній термін служби 3 роки.

Склад виробу й комплект поставки

• Блок сушіння рентгенплівки із вбудованим пультом керування - 1 шт
• Кришки відсіків - 2 шт
• Експлуатаційна документація: паспорт - 1 шт

Обладнання й принцип роботи

Блок сушки рентгенпленки виконаний з хімічно стійкого матеріалу - полівінілхлориду (ПВХ) з діапазоном робочих температур + 5-60°С. і розділений перегородками на відсіки.
До днищ ванн приєднані шланги для зливу незначної кількості води, що залишається на плівках після остаточної промивки.
Шланги зливу блоку сушки повинні мати вільний злив у систему каналізації, а при її відсутності в бачки.
ТЕНи і вентилятори захищені від проникнення крапель води, що стікають з плівки, встановленими над ними кришками.
Кришки виготовлені зі склопластику й пофарбовані в білий колір. < /p>

На передній панелі розташовані наступні органи керування:

• автоматичний вимикач мережі;
• клавіши включення вентиляції, обдува у відсіках
• клавіши нагріву повітря у відсіках.

При вмиканні клавіш сушки температура повітря не більше 50°С.

Примітка: Включення ТЕНів відбувається тільки при включеному ветиляторі, (забезпечується блокуванням у схемі).
