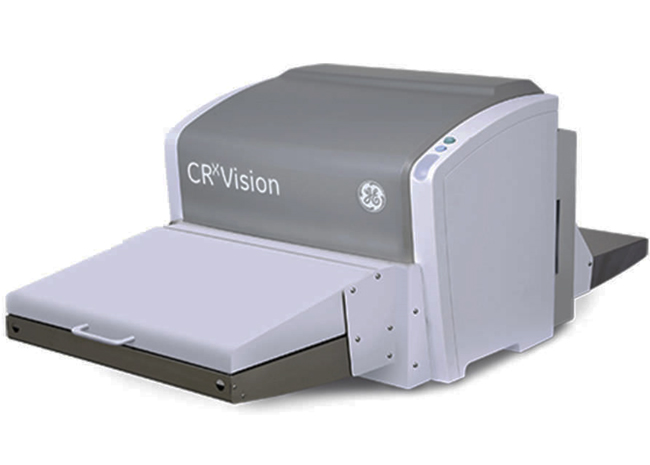

Комп'ютерний сканер для рентгенографічної дефектоскопії CRxVision CRxVision: універсальний, новий настільний сканер від GE
Універсальний прилад високої роздільної здатності для контролю зварних з'єднань
Комп'ютерний сканер для рентгенографічної дефектоскопії

Оснащений інноваційними функціями для підвищення продуктивності, збільшення ресурсу пластини й для забезпечення прекрасної якості зображення, CRxVision розроблений спеціально для контролю зварних з'єднань. Сканер розроблений з перекриттям жорстких вимог ISO 17636-2 Клас A і B, також, як і стандартів для зварювання ASTM, ASME і EN.

Завдяки своїй універсальності, CRxVision може також бути використаний для безлічі інших застосувань в індустрії неруйнуючого контролю (НК).

Гнучкий

Приймає широкий спектр розмірів, форм і класів рентгенографічних пластин

Інтуїтивний

Не потрібна установка посилення або регулювання фото збільшувача при аналізі різних товщин

Швидкий

Багатопластинчатий варіант сканування: розташування пластин пліч-о-пліч і один за одним, із пласкою траєкторією завантаження

Висока роздільна здатність

Нова лазерна оптика для глибокого зчитування й найкращого отримання даних

Збільшений ресурс пластини

Відсутня механічна обробка рентгенографічних пластин під час сканування й очистки

Відповідність стандарту ASTMDICONDE (Цифрові зображення й комунікації в неруйнуючій дефектоскопії)

Повністю сумісний з існуючою програмною платформою GE Rhythm Software Platform

Зовнішня діяльність

Кришка захищає рентгенографічну пластину від впливу світла

Прямий контакт лазера

Лазерний промінь перебуває в прямому контакті з рентгенографічною пластиною (скло відсутнє, що не спотворює збір даних)

Переваги

• Відповідає ISO 17636-2 Клас A і B, стандартам перевірки зварних з'єднань ASME, ASTM і EN.
• Прилад CRxVision має надзвичайно широку широтну характеристику, крім необхідності установки посилення під час проведення аналізу широкого діапазону товщин.
  Це результат 16- бітної обробки зображення з обираною роздільною здатністю 35 або 70 мікронів.
• Час проведення аналізу для зварних з'єднань рівно або краще, чим існуючий час експозиції плівки (у відповідності зі Зводом стандартів, таких, як EN і ASME) і може бути знижена вдесятеро для типів операцій, не описаних у Зводі, таких, як ерозія/корозія, або положення клапана.
• Призначений для надзвичайно високої продуктивності: 90 пластин/година при 70 мікрон, або 28 пластин/година при 35 мікрон для пластин 10 x 40 см (4.5 x 17").
  Сканер допускає одночасне сканування декількох рентгенографічних пластин одночасно …
  Розташованих пліч-о-пліч або один за одним, також, як і пластини різної довжини можуть бути проскановані одночасно.
  Це досягається прямою і пласкою траєкторією завантаження, потокового сканування й очищення траєкторії завантаження.
• Можливість сканувати різні форми й розміри рентгенографічних пластин від 20 до 1500 мм ( від 0.75 до 60") у довжину.
  Рентгенографічні пластини можуть бути використані в касетах різного типу, у цьому випадку їх потрібно просто вийняти й вставити прямо усередину сканера, при цьому не потрібно яких-небудь перехідників, лекал або заправних стрічок.
• Нова інноваційна розробка рентгенографічних пластин зробила рентгенографічну пластину GE CRxVision більш гнучкою.
  Новий дизайн дозволяє повернути рентгенографічні пластини в плаский стан після того, як вони були вигнуті навколо труб для контролю зварних з'єднань.
  Ця функція також допомагає підвищити продуктивність, дозволяючи рентгенографічним пластинам бути, що легко извлекаемыми й знову заправленими в касети.
• Транспортування пластини через сканер досягається за рахунок магнітної транспортуючої системи.
  Нова комбінація сканера й дизайну рентгенографічної пластини дозволяє пластині транспортуватися через сканер без застосування якого-небудь механічного впливу на люмінофор, в остаточному підсумку збільшуючи термін служби пластини.
• Оновлене програмне забезпечення Rhythm RT спрощує робочий процес контролю
  Тепер воно має можливість автоматично обрізати зображення шляхом виявлення фізичних країв кожної окремої пластини під час її обробки.
  Отже, кожна окрема пластина може бути окремо визначена й збережена або згрупована разом з іншими й збережена в одиному файл.
• Новий сканер використовує всю функціональність, пропоновану програмним забезпеченням GE Rhythm, що дає інспектору можливість побачити, підсилити, виміряти, зробити примітк й прокоментувати зображення
  Система CRxVision повністю сумісна з DICONDE (Цифрові зображення й комунікації в неруйнуючій дефектоскопії) і сумісна з усіма існуючими модулями для платформи програмного забезпечення GE Rhythm.
• Сканер CRxVision може використовуватися в умовах освітлення навколишнього середовища з відповідним впливом, тому що протисвітлова кришка захищає пластини від впливу світла під час циклу сканування
  Кришка може бути вилучена для роботи у фотолабораторіях, якщо це необхідно.
• Вага сканера менше 45 кг (99 фунтів), він має розміри 560 x 560 мм (22 x 22").
  Розмір збільшується до 560 x 1280 мм (22 x 50") у випадку приєднання вхідної і вихідної пластин.
• Світловод може бути легко очищений за допомогою внутрішньої щітки, яка приводиться в дію простим поворотом настановного гвинта.
  Відділення очисника сканера повністю ізольоване від відділення оптики, щоб запобігти влученню пилу в апарат.

Застосування

Незважаючи на те, що сканер CRxVision був розроблений для контролю зварних з'єднань, він також має можливість застосування в широкому спектрі задач промислової радіографії, від нафтової й газової галузі до аерокосмічної, і від виробництва електроенергії до загального застосування неруйнуючих методів контролю.

• Контроль зварних з'єднань
• Контроль ерозії/корозії (CUI, FAC, і т.д.)
• Ливарна справа (у процесі й по завершенню)
• Положення клапана
• Контроль бетонних споруд і будівель
• Державне (Арсенали, Національні лабораторії, полігони)
• Військове (обслуговування літаків, кораблів і т.п.)

Для всіх галузей застосування сканер CRxVision пропонує наступні значні переваги цифрової радіографії:

• Не потрібно приміщення фотолабораторії/не потрібний транспорт
• Виключається процес роботи з хімікатами, їх утилізація/відновлення срібла
• Покращена інтерпретація зображення й рівня якості контролю з використанням технології Flash!Filterstm
• Погоджені й незалежні від оператора результати контролю з використанням інструмента Automated WT Measurement tool
• Значне скорочення повторних проб у зв'язку із широким динамічним діапазоном пластин для зображення
• Не потрібен час на розгортання, тому що зображення доступні відразу після сканування
• Значне скорочення місця для зберігання результатів контролю, тому що цифрові зображення архівуються
• Перевага в керуванні даними (тенденція) і спільному використанні даних
• Повна відповідність DICONDE (Цифрові зображення й комунікації в неруйнуючій дефектоскопії)

Програмне забезпечення Rhythm RT для оптимізації робочого процесу

Програмні продукти Rhythm RT і Rhythm RT Lite компанії GE утворюють потужну програмну платформу на базі стандарту ASTM DICONDE, яка спрощує процедуру контролю в цілому.

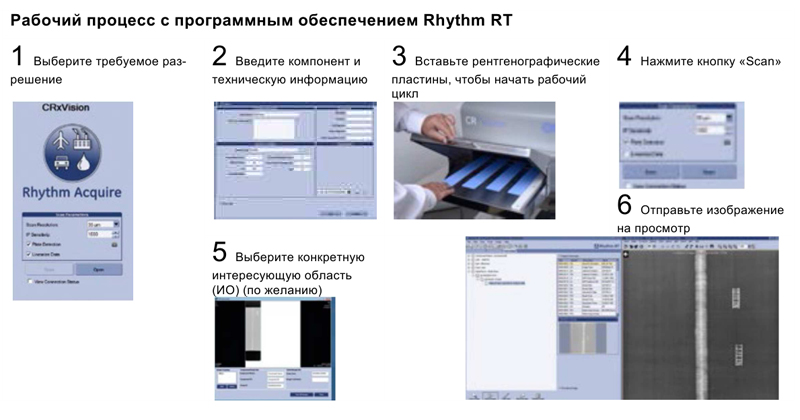

Введіть дані про об'єкт і метод контролю, а потім виберіть роздільну здатність сканування. Після цього сканер видасть запит на вставку запам'ятовуючої пластини. Зображення відсканованої пластини з'явиться на екрані комп'ютера, після чого можна буде виділити досліджувану область, поліпшити якість зображення програмним способом, додати анотації й виміряти представлені на знімку об'єкти. Отримане зображення можна зберегти для наступного розшифрування або для архівних цілей. Файли можна зберігати у форматах TIFF, BMP, JPEG і DICONDE.

Запам'ятовуючі пластини

Спеціально для сканера CRxVision розроблено чотири типи запам'ятовуючих пластин з феромагнітною підкладкою. Така підкладка дозволяє транспортувати пластини через сканер магнітним способом, без механічного впливу на люмінофор. Крім того, завдяки новій конструкції пластин знижується інтенсивність зворотного розсіювання випромінювання ( тобто підвищується загальна якість зображення), а самі пластини здатні повертатися в плаский стан після багаторазового згинання навколо криволінійних об'єктів.

Чотири типи запам'ятовуючих пластин GE:

• IPC2: стандартна роздільна здатність і висока швидкість (пластини загального призначення).
• IPS: висока роздільна здатність і середня швидкість (пластини для контролю зварних швів).
• IPS2: висока роздільна здатність і середня швидкість (пластини для контролю зварних швів). Ці пластини чудово підходять для контролю дуже малоконтрастних об'єктів на предмет однорідності, а також для особливо високоякісного контролю зварних швів
• IPU: дуже висока роздільна здатність і низька швидкість - для контролю з надзвичайно високою роздільною здатністю (порядку десятків мікрометрів).

Пластини пропонуються в різних форматах - шириною від 73 мм (2,76 дюйма) і довжиною до 1500 мм (60" дюймів).

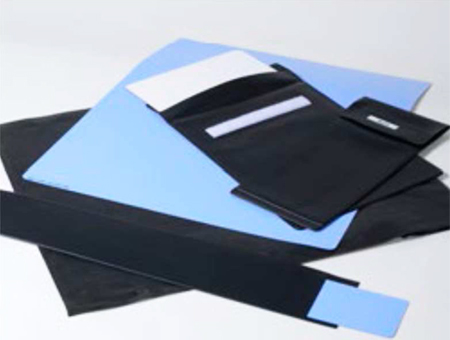

Захисні касети

Пропонуються також гнучкі й жорсткі захисні касети в асортиментах. Ті й інші можуть поставлятися зі свинцевим екраном і без такого ( залежно від області застосування).

Технічні характеристики системи CRxVision
