Переносні системи комп'ютерної радіографії Crx25P Портативність, багатофункціональність і ефективність у жорстких умовах проведення неруйнуючого контролю

Сканер для комп'ютерної радіографії Crx25P виробництва GE Inspection Technologies поєднує в собі портативність, довговічність і простоту використання, що дозволяє отримувати високоякісні цифрові зображення за кілька секунд.

Конструкція сканера розрахована на вирішення відповідальних задач промислової радіографії як у лабораторії, так і в польових умовах

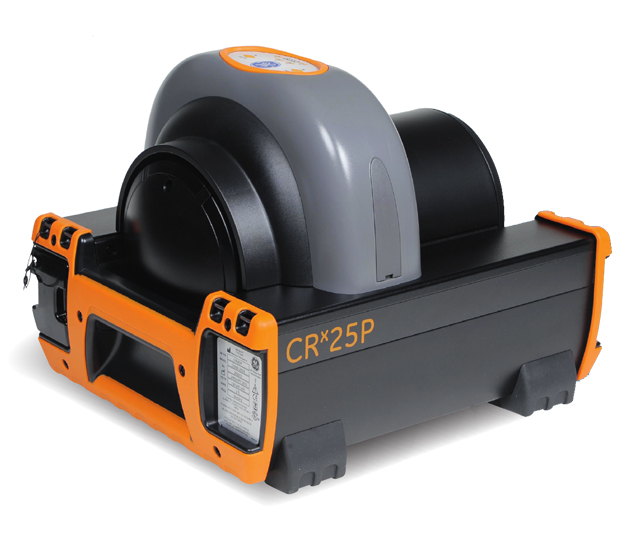

Сканер Crx25P

Crx25P являє собою останнє покоління переносних сканерів. Він оснащений поліпшеною системою завантаження пластин, яке забезпечує оптимальні розміщення й рух пластин і працює із гнучкими люмінісцентними пластинами шириною до 35 см. У сканері втілені всі визнані переваги комп'ютерної радіографії над плівковою - більш короткий час експозиції, більша фотографічна широта, менша кількість повторних зйомок і менше працезатрат і витрат на матеріали в цілому.

Crx25P приходить на зміну сканеру CR50 для здійснення профільної радіографії при контролі корозії/ерозії, де потрібні високий контраст і середня роздільна здатність. Крім того, завдяки режиму високої роздільної здатності з розміром пікселя 17 і 25 мікронів, сканер може використовуватися для контролю якості зварних швів відповідно до міжнародних стандартів.

Готовий до роботи в польових умовах

Маючи масу всього 21 кг, CRx25P є по-справжньому мобільною системою комп'ютерної радіографії, спеціально розрахованої на використання в умовах багаторазової передислокації. Сканер дозволяє отримувати цифрові зображення не тільки в лабораторії, але й у польових умовах і навіть на морських платформах, де для експлуатації й організації робочого процесу розміри й вага обладнання найбільш критичні.

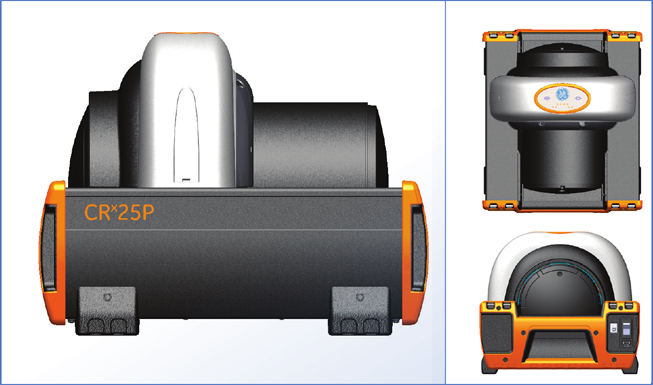

Легка штампована алюмінієва рама захищає від ударів і вм'ятин. Прорезинині золяційні ніжки , що демпфірують, мінімізують вібрацію, забезпечуючи в такий спосіб максимальну якість зображення. Можна додатково замовити міцний жорсткий контейнер. Щоб зробити використання сканера можливим практично в будь-якій обстановці, у якості приладдя до нього пропонується також вбудована акумуляторна батарея

Прийняття важливих рішень прямо на місці

Новий сканер здатний формувати відмінні цифрові зображення за лічені секунди. Стабільна якість знімків і повторюваність результатів сканування дозволяють ухвалювати важливі рішення майже в режимі реального часу

Простий і знайомий процес експлуатації

Сканер Crx25P надзвичайно простий в експлуатації, оскільки він легко інтегрується в архітектуру програмного забезпечення Rhythm. Процедура одержання зображень добре знайома, тому що в основі системи лежать звичні прийоми роботи із плівкою.

Процес одержання якісних цифрових знімків складається із трьох кроків - зйомка, завантаження, перегляд. При використанні таких радіографічних систем цифрове зображення утворюється за допомогою сканування багаторазових люмінісцентних запам'ятовуючих пластин (IP) з нанесеним на них рентгеночутливим шаром. При впливі на пластину рентгенівських або гамма-променів на ній з'являється зображення.

Після сканування пластини системою Crx25P зображення стає доступним для перегляду на комп'ютері вже через кілька секунд. Функція оперативного стирання дозволяє видаляти зображення протягом одного безперервного циклу, тому пластини можна відразу ж використовувати повторно. Для роботи зі сканером CRx25P підходять запам'ятовуючі пластини всіх стандартних розмірів до 35 см завширшки, а напрямна подаючого механізму дає можливість використовувати довгі пластини під час сканування.

Основна увага - деталям зображення

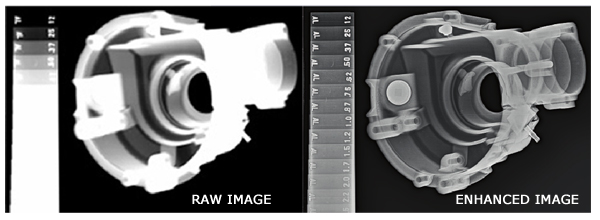

Після передачі результатів сканування в комп'ютер можна скористатися програмним забезпеченням для обробки зображень Rhythm, що поставляються разом зі сканером, щоб збільшити, інвертувати зображення або підвищити їхню різкість. Можна також змінити яскравість і контрастність або скористатися інструментами для виміру відрізків ліній і кутів.

Додаткові програмні засоби, наприклад, Flash!Filters, дозволяють миттєво поліпшити якість зображень, що прискорює процес їх аналізу й уможливлює оперативне прийняття рішень. Стандарт обробки цифрових зображень DICONDE забезпечує зберігання знімків і заміток у єдиному файлі для узгодження даних при обробці

Економічність і екологічність

Завдяки відсутності необхідності хімічної обробки плівки (а разом з тим і пов'язаних з такою обробкою витрат, включаючи витрати на зберігання й утилізацію), використання сканера CRx25P знижує витрати на візуалізацію. Крім того, цифровий спосіб одержання зображень сприяє захисту навколишнього середовища від шкідливих хімічних речовин

Основні характеристики

• По-справжньому мобільна система комп'ютерної радіографії, придатна для використання як у приміщенні, так і в польових умовах
• Зображення високої й стандартної роздільної здатності, можливість вибрати роздільну здатність в 17 мікрон, 25 мікрон, 50 мікрон або 100 мікронів
• Можливість роботи в умовах прямих сонячних променів
• Відсутність необхідності у використанні плівки й хімічних реагентів, а також в обслуговуванні проявної машини і організації зберігання й утилізації
• Можливість роботи з люмінісцентними запам'ятовуючими пластинами до 35 см шириною й будь-якої стандартної довжини, а також с пластинами незвичайної форми на вимогу замовника
• Напрямна подаючого механізму забезпечує зчитування довгих запам'ятовуючих пластин
• Сканер працює із джерелами рентгенівських і гамма-променів, включаючи Se 75, Ir 192 і Co 60.
• , Що Настроюються параметри для одержання оптимального динамічного діапазону
• Вбудоване стираюче обладнання з ручною або автоматичною функцією стирання
• Легка штампована алюмінієва рама

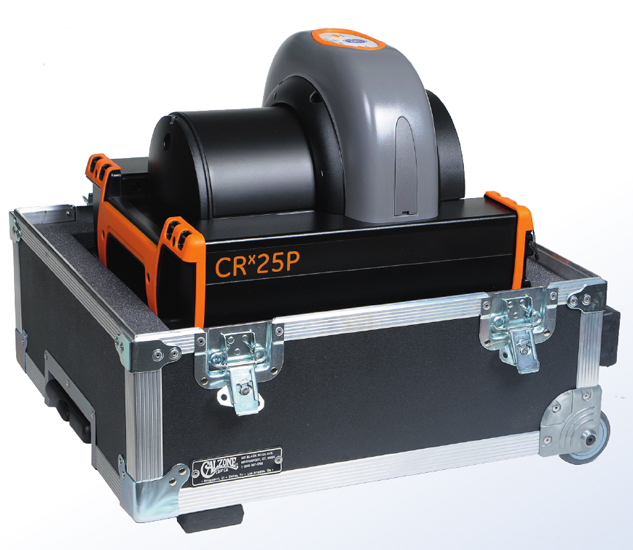

• Жорсткий контейнер для транспортування
• Додаткова автономна акумуляторна батарея

Технічні характеристики - Crx25P

Програмне забезпечення Rhythm

Комплект програмного забезпечення Rhythm Radiography від компанії GE поєднує в собі просунуті інструменти для одержання зображень, перегляду й керування даними для всіх методів рентгенографічного контролю, включаючи комп'ютерну радіографію, цифрову радіографію й оцифровку плівок. Передові можливості обміну даними дозволили значно підвищити продуктивність і прискорити виявлення проблем, пов'язаних з якістю, сприяючи зниженню заводського браку й поліпшенню керування ресурсами в процесі експлуатації

Основні характеристики й переваги

• Заощаджуйте час і кошти: інформація в електронному виді направляється експертам по контролю замість того, щоб експерти відправлялися за інформацією. Автоматизований генератор звітів допомагає легко обмінюватися інформацією з іншими віддаленими робочими станціями в межах загальної системи контролю якості
• Автоматизуйте специфічні задачі неруйнівного контролю: налаштовані з урахуванням конкретних умов застосування інструменти підвищують ефективність процесу
• Забезпечте ефективність і відтворюваність: потужні інструмент перегляду зображень для всіх методів, включаючи комп'ютерну радіографію, цифрову радіографію й оцифровку плівкових носіїв
• Мінімальні вимоги до навчання: користувачі легко освоять і швидко звикнуть до роботи на новому зручному сканері
