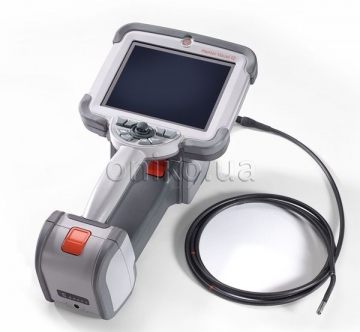

Видеоэндоскоп Mentor Visual iQ
Мощь, портативность, производительность, обмен данными.
Аппарат Mentor Visual iQ - самый современный в мире видеобороскоп, оснащенный функциями, помогающими принять наиболее правильные решения в отношении особо важного промышленного оборудования и увеличить производительность контроля.

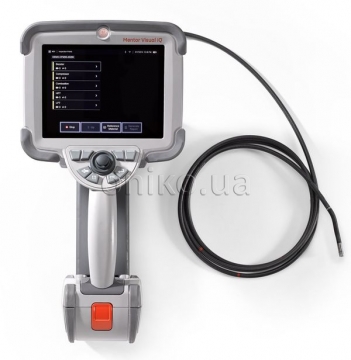

- Простота использования благодаря наличию многоточечного сенсорного экрана, который оптически соединен с экранной клавиатурой, а также эргономичного джойстика и функциональных клавиш.
- Цветная видеокамера с ПЗС-матрицей SUPER HAD™ с 5-кратным цифровым масштабированием и конструктивно новой системой обработки изображений.
- Более четкие изображения, а также повышенная вероятность обнаружения дефектов на цветном ЖК дисплее с диагональю 6,5" (16,5 см) и активной матрицей XGA. Дисплей хорошо читается при дневном свете.
- Запись четкого видео в реальном времени и фотографий благодаря функциям адаптирующегося шумоподавления (ANR) и расширенного динамического диапазона (HDR).
- Расширенные возможности анализа несплошностей при помощи 3D фазового метода измерений (зонд диаметром 6,1 мм) или стереоскопических измерений (зонды диаметром 6,1 мм или 4 мм).
- Портативная, легкая, эргономичная конструкция (вес без чемодана 6,75 фунтов (3,0 кг)).
- Защищенное исполнение – Аппарат спроектирован для классов защиты IP65, согласно стандартам MIL STD 461F и MIL STD 810G.
- Имеется двухдиапазонный (2,4 и 5 ГГц) Wi-Fi и Bluetooth 4,0.
- Программное обеспечение Menu Directed Inspection (MDI) на 14 языках позволяет использовать оцифрованную технологию осмотра для облегчения работы эндоскописта, а также присваивает интелектуальные названия полученным изображениям/видео и создает отчеты о проведенном осмотре, совместимые с MS Word® и PDF.
- Данные обрабатываются быстрее (особенно при измерениях) и, кроме этого, исключаются объемные печатные руководства пользователя благодаря встроенной документации и контекстным справочным ссылкам.
- Встроенная внутренняя память объемом 16 ГБ на основе жесткого диска для хранения пользовательских данных.
- Два главных порта USB 3,0 «A», один клиентский микропорт USB 3,0 «B».

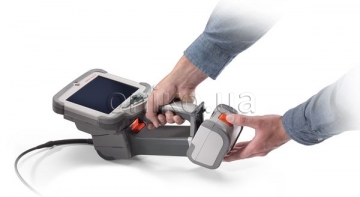

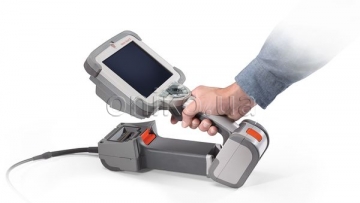

- Питание осуществляется от высокопроизводительных сменных, перезарежаемых литий-ионных аккумуляторов, совместимых с правилами воздушных перелетов. Аккумуляторы могут заряжаться, как будучи установленными на видеоэндоскоп, так и в отключенном от аппарата состоянии.
- Сменные видеозонды с матрицами высокого разрешения диаметрами 4,0 мм и 6,1 мм доступны в различных длинах для решения задач в различных отраслях промышленности и сферах применения.
- Сменные оптические объективы снабжены надежной двухзаходной резьбой.
- Светодиодный источник света высокой интенсивности и усовершенствованная обработка данных для улучшения яркости изображений.
- Видеозонды имеют специальную маркировку по всей длине зонда через 0,5 метра длины для облегчения ввода видеозонда в объект контроля и ориентации при выполнении осмотра.
- Доступны несколько разновидностей настраиваемых кронштейнов-держателей «Magic-arm» разных размеров для фиксации пульта управления видеоэндоскопа.

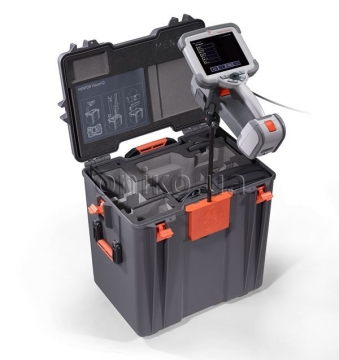

- Доступны ультракомпактный транспортный чемодан на колесах, а также вместительный чемодан - рабочая станция, обеспечивающий хранение и транспортировку сразу нескольких видеозондов и дополнительных принадлежностей.
 | |
|---|---|
 |  |
 |  |
 | |
Техническая спецификация - пульт управления со встроенным монитором
| Рабочая температура | |
|---|---|
| Оптический объектив | От -25°C до 100°C (от -13°F до 212°F). При температуре ниже 0°C (32°F) артикуляция дистальной части ухудшается |
| Система | От -20°C до 46°C (от -4°F до 115°F). При температуре ниже 0°C (32°F) может потребоваться время на разогрев ЖКД |
| Температура хранения | От -25°C до 60°C (от -13°F до 140°F) |
| Относительная влажность | Максимум 95%, без образования конденсата |
| Водонепроницаемость | Видеозонд и оптический объектив до 14,7 фунт/кв.дюйм (1 бар, 10,2 м H2O, 33,5 футов H2O) |
| Опасная среда | Не предназначен для использования в опасных средах |
| Камера | |
| Диаметр видеозонда | 4,0 мм (0,16"), 6,1 мм (0,24") |
| Матрица | Цветная камера с ПЗС-матрицей Color SUPER HAD™ 1/6" (6,1 мм) 1/10" (4,0 мм) |
| Количество пикселей | 440 000 пикселей |
| Корпус | Титан |
| Система | |
| Размеры системы | 17,1 x 33,8 x 87,1 см (6,75 x 8 x 15") |
| Размеры чемодана (стандарт) | 48,8 x 38,6 x 18,5 см (19,2 x 15,2 x 7,3") |
| Вес системы | В компактном чемодане с видеоэндоскопом: 10,2 кг (22,4 фунта) В расширенном чемодане с видеоэндоскопом: 19,6 кг (43,2 фунта) Без чемодана: видеоэндоскоп 6120 - 3,0 кг (6,7 фунтов). видеоэндоскоп 61100 - 4,0 кг (8,7 фунтов) |
| Конструкция | Корпус из магния и поликарбоната со встроенными эластомерными амортизаторами |
| ЖК-дисплей | Встроенный цветной ЖКД (6,5") с активной матрицей XGA хорошо читается при дневном свете. Данный экран имеет оптическое невидимое соединение с многоточечным емкостным сенсорным экраном Dragontrail™. |
| Управление джойстиком | Артикуляция дистальной частью 360є All-Way®, доступ к меню и навигация |
| Комплект кнопок | Доступ к пользовательским функциям, измерение и цифровые функции |
| Звук | Встроенное гнездо 3,5 мм для наушников/микрофона или наушники Bluetooth |
| Внутренняя память | Встроенная память емкостью 16 ГБ для хранения пользовательских данных |
| Порты ввода/вывода данных | Два главных порта USB 3,0 «A», один клиентский микропорт USB 3,0 «B» |
| Видеовыход | Порт дисплея |
| Управление яркостью | Автоматическое и ручное |
| Тип освещения | Белый светодиод |
| Долгая экспозиция | Автоматически - до 16 секунд |
| Баланс белого | Стандартная настройка по умолчанию или определяется пользователем |
| Питание | |
| Литий-ионный аккумулятор | 10,8 В (номинальное), 73 Втч, 6,8 Ач |
| Электропитание | |
| Переменный ток | 100-240 В, 50-60 Гц, <1,5 A ср. квадр. |
| Постоянный ток | 18 В, 3,34 А |
| Соответствие стандартам и классификации | |
| MIL-STD-810G | Тесты окружающей среды Министерства обороны США, разделы 506,5, 507,5, 510,5, 511,5, 514,6, 516,6, 521,3 |
| MIL-STD-461F | Министерство обороны США - Электромагнитные помехи RS103 - НАД ПАЛУБОЙ |
| Соответствие стандартам | Группа 1, Класс А: EN61326-1, UL, IEC, EN CSA-C22.2:61010-1, UN/DOT T1-T8 |
| Класс IP-защиты | IP65 (разобранный) |
| Программное обеспечение | |
| Операционная система | Встроенная многозадачная операционная система |
| Интерфейс пользователя | Управляемый с помощью меню и перепрограммируемых кнопок; навигация по меню с помощью сенсорного экрана или джойстика |
| Файловый менеджер | Встроенный файловый менеджер поддерживает следующие операции с файлами и папками: копирование, вырезание, создание, переименование, удаление, фильтрация и сортировка. Хранение данных на флеш-накопителе USB или во внутренней памяти |
| Аудиоданные | ПК-совместимый формат ACC (файл .M4A) |
| Управление изображениями | Инвертирование, переворот+, адаптирующееся шумоподавление, коррекция искажений, освещение, яркость, долгая экспозиция, отдельный вид, масштабирование (5-кратное цифровое), запись и повторный вызов изображения |
| Цифровое масштабирование | Непрерывное (5-кратное) |
| Форматы изображений | Битовый (.BMP), JPEG (.JPG) |
| Формат видео | MPEG4 AVC/H.264 (файл .MP4) |
| Текстовая аннотация | Встроенный генератор полноэкранных текстовых аннотаций |
| Графическая аннотация | Размещение стрелок пользователем |
| Управление артикуляцией дистальной частью | Пользователь выбирает между двумя режимами управления дистальной частью: режим быстрого перемещения дистальной части или режим дискретного перемещения и фиксации положения (Steer & Stay); кроме этого функция "Домой" возвращает дистальную часть видеозонда в прямое нейтральное положение |
| Обновления ПО | Обновление в условиях пользователя с помощью USB ThumbDrive® |
| Языки | Английский, испанский, французский, немецкий, итальянский, русский, японский, корейский, португальский, китайский, польский, венгерский, финский и шведский |
| Прикладное ПО | Программное обеспечение Menu Directed Inspection (MDI) позволяет использовать оцифрованную технологию осмотра для облегчения работы эндоскописта, а также присваивает интелектуальные названия полученным изображениям/видео и создает отчеты о проведенном осмотре, совместимые с MS Word® и PDF |
Технические спецификации - Видеозонды и оптические объективы
| Измерительные видеозонды | |
|---|---|
| Диаметр | Длина |
| 4,0 мм (0,15") | 2,0, 3,0 м (6,6, 9,8 футов) |
| 6,1 мм (0,24") | 2,0, 3,0, 4,5, 6,0, 10,0 м (6,6, 9,8, 14,8, 19,7, 32,8 футов) |
| Артикуляция дистальной части | |
| Длина зонда | Артикуляция |
| 2 м - 4,5 м | Вверх/вниз 160° мин., влево/вправо 160° мин. |
| 6 м - 10 м | Вверх/вниз 140° мин., влево/вправо 140° мин. |
| Примечание: Практическая артикуляция дистальной части превышает минимальные значения, указанные в технических данных | |
Оптические объективы для видеозонда 4,0 мм для видеоэндоскопа Mentor Visual iQ
| № детали | Цвет | Поле обзора (град.) | Глубина резкости (мм) | Глубина резкости (дюймы) | |
|---|---|---|---|---|---|
| Прямого обзора | |||||
| T4080FF* | Нет | 80 | 35-бесконечность | (1,38-бесконечность) | |
| T40115FN | Черный | 115 | 4-бесконечность | (0,16-бесконечность) | |
| Бокового обзора | |||||
| T40115SN | Красный | 115 | 1-30 | (0,04-1,18) | |
| T40120SF | Синий | 120 | 6-бесконечность | (0,24-бесконечность) | |
| Стерео измерения | |||||
| TM405555FG | Черный | 55/55-ВПЕРЕД | 5-бесконечность | (0,20-бесконечность) | |
| TM405555SG | Синий | 55/55-ВБОК | 4/бесконечность | (0,16-бесконечность) | |
Оптические объективы для видеозонда 6,1 мм для видеоэндоскопа Mentor Visual iQ
| № детали | Цвет | Поле обзора (град.) | Глубина резкости (мм) | Глубина резкости (дюймы) |
|---|---|---|---|---|
| Прямого обзора | ||||
| T6150FF | Нет | 50 | 50-бесконечность | (2,36-бесконечность) |
| XLG3T6150FG | Белый | 50 | 12-200 | (0,47-7,87) |
| XLG3T61120FG | Черный | 120 | 5-120 | (0,20-4,72) |
| XLG3T6180FN | Оранжевый | 80 | 3-10 | (0,12-,79) |
| XLG3T6190FF | Желтый | 90 | 20-бесконечность | (0,79-бесконечность) |
| XLG3T6150FB | Пурпурный | 50 (направление обзора 45) | 12-80 | (0,47-3,15) |
| T6165FF* | Оранжевый и синий | 65 | 65-бесконечность | (2,56-бесконечность) |
| Бокового обзора | ||||
| XLG3T6150SF | Коричневый | 50 | 45-бесконечность | (1,77-бесконечность) |
| XLG3T6150SG | Зеленый | 50 | 9-160 | (0,35-6,30) |
| XLG3T61120SG | Синий | 120 | 4-100 | (0,16-3,94) |
| XLG3T6180SN | Красный | 80 | 1-20 | (0,04-0,79) |
| 3D фазовые измерения | ||||
| XL4TM61105FG | Черный | 105 | 8-250 | (0,31-9,84) |
| XL4TM61105SG | Синий | 105 | 7-250 | (0,27-9,84) |
| XL4TM61105FN-8651 | Оранжевый | 105 | 3-120 | (0,12-4,72) |
| Стерео измерения | ||||
| XLG3TM616060FG | Черный | 60/60-прямой | 4-80 | (0,16-3,15) |
| XLG3TM615050SG | Синий | 50/50-боковой | 2-50 | (0,8-1,97) |
Mentor Visual iQ UV VideoProbe Опция УФ освещения
