Відеоендоскоп Mentor Visual iQ

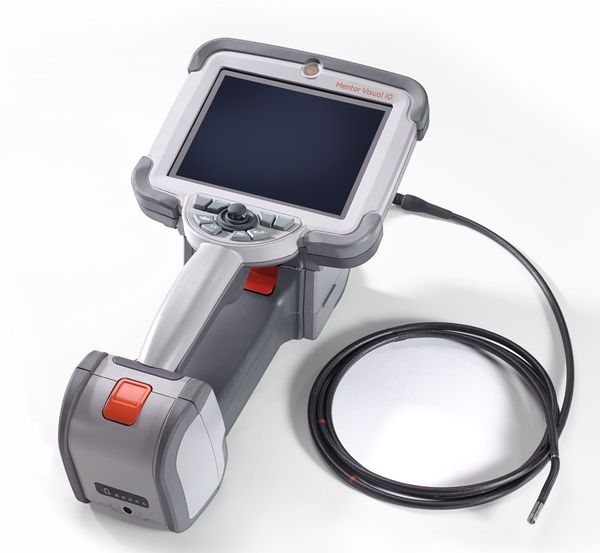

Відеоендоскоп Baker Hughes Mentor Visual IQ™ VideoProbe™ Міць, портативність, продуктивність, обмін даними.
Апарат Mentor Visual IQ - найсучасніший у світі відеобороскоп, оснащений функціями, що допомагають прийняти найбільш правильні рішення по відношенню особливо важливого промислового обладнання й збільшити продуктивність контролю.
- Простота використання завдяки наявності багатоточковогомноготочечного сенсорного екрана, який оптично з'єднаний з екранною клавіатурою, а також ергономічного джойстика й функціональних клавіш
- Кольорова відеокамера із Пзс-Матрицею SUPER HAD™ з 5-кратним цифровим масштабуванням і конструктивно новою системою обробки зображень
- Більш чіткі зображення, а також підвищена ймовірність виявлення дефектів на кольоровому РК дисплеї з діагоналлю 6,5" (16,5 див) і активною матрицею XGA. Дисплей добре читається при денному світлі.
- Запис чіткого відео в реальному часі й фотографій завдяки функціям шумозаглушення, що адаптується (ANR) і розширеного динамічного діапазону (HDR).
- Розширені можливості аналізу несуцільностей за допомогою 3D фазового методу вимірів (зонд діаметром 6,1 мм) або стереоскопічних вимірів (зонди діаметром 6,1 мм або 4 мм).

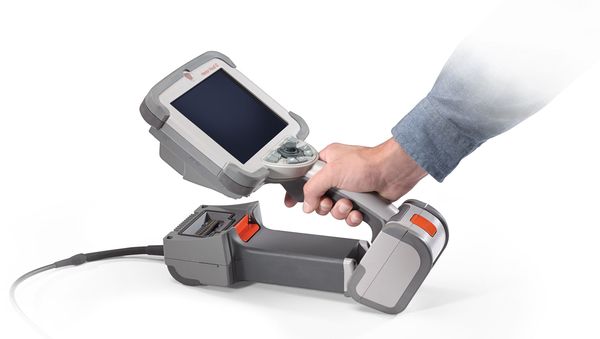

- Портативна, легка, ергономічна конструкція (вага без валізи 6,75 фунтів (3,0 кг)).
- Захищене виконання - Апарат спроектований для класів захисту IP65, згідно зі стандартами MIL STD 461F і MIL STD 810G.
- Є дводіапазонний (2,4 і 5 ГГц) Wi-Fi і Bluetooth 4,0.

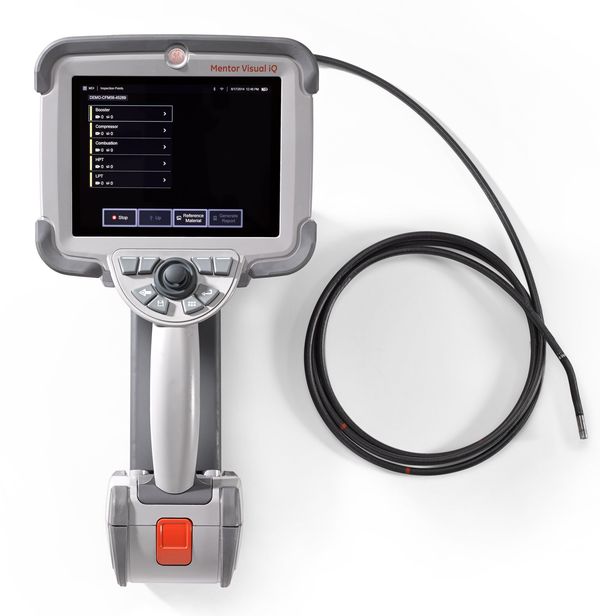

- Програмне забезпечення Menu Directed Inspection (MDI) на 14 мовах дозволяє використовувати оцифровану технологію огляду для полегшення роботи ендоскопіста, а також присвоює інтелектуальні назви отриманим зображенням/відео й створює звіти про проведений огляд, сумісні з MS Word® і PDF.
- Дані обробляються швидше (особливо при вимірах) і, крім цього, виключаються об'ємні друковані посібника користувача завдяки вбудованої документації й контекстним довідковим посиланням.
- Вбудована внутрішня пам'ять обсягом 16 ГБ на основі жорсткого диска для зберігання користувацьких даних.
- Два головні порти USB 3,0 "A", один клієнтський мікропорт USB 3,0 "B".

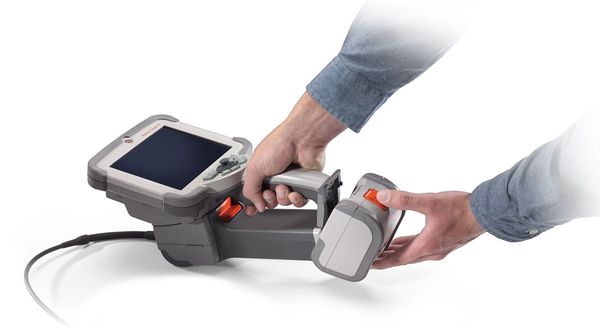

- Живлення здійснюється від високопродуктивних змінних літій-іонних акумуляторів. Акумулятори можуть заряджатися, як будучи встановленими на відеоендоскоп, так і у відключеному від апарата стані.
- Змінні відеозонди з матрицями високого розв'язання діаметрами 4,0 мм і 6,1 мм доступні в різних довжинах для вирішення задач у різних галузях промисловості й сферах застосування
- Змінні оптичні об'єктиви забезпечені надійною двозаходною різьбою
- Світлодіодне джерело світла високої інтенсивності й удосконалена обробка даних для поліпшення яскравості зображень
- Відеозонди мають спеціальне маркування по всій довжині зонда через 0,5 метра довжини для полегшення вводу відеозонда в об'єкт контролю й орієнтації при виконанні огляду
- Доступно кілька різновидів кронштейнів-тримачів "Magic-arm" різних розмірів для фіксації пульта керування відеоендоскопа.

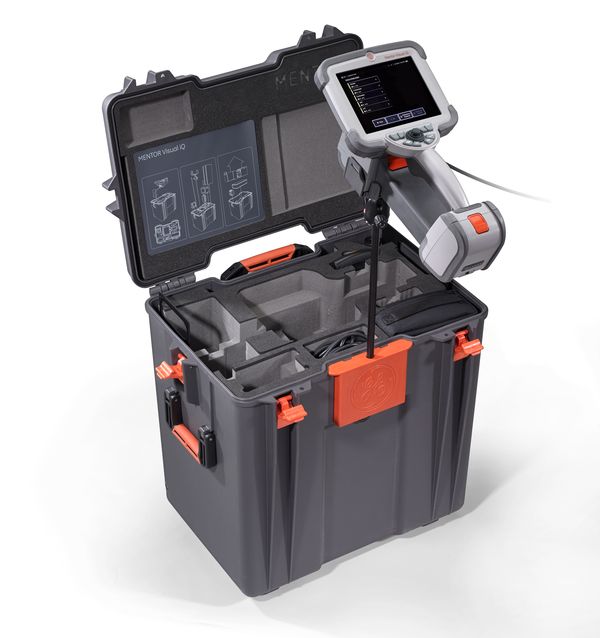

- Доступні ультракомпактна транспортна валіза на колесах, а також містка валіза - робоча станція, що забезпечує зберігання й транспортування відразу декількох відеозондів і додаткових приладь.
Технічна специфікація - пульт керування із вбудованим монітором
Робоча температура | |
---|---|
Оптичний об'єктив | Від -25°C до 100°C ( від -13°F до 212°F). При температурі нижче 0°C (32°F) артикуляція дистальної частини погіршується |
Система | Від -20°C до 46°C ( від -4°F до 115°F). При температурі нижче 0°C (32°F) може знадобитися час на розігрів РКД |
Температура зберігання | Від -25°C до 60°C ( від -13°F до 140°F) |
Відносна вологість | Максимум 95%, без утворення конденсату |
Водонепроникність | Відеозонд і оптичний об'єктив до 14,7 фунт/кв.дюйм (1 бар, 10,2 м H2O, 33,5 футів H2O) |
Небезпечне середовище | Не призначений для використання в небезпечних середовищах |
Камера | |
Діаметр відеозонда | 4,0 мм (0,16"), 6,1 мм (0,24") |
Матриця | Кольорова камера із ПЗС-Матрицею Color SUPER HAD™ 1/6" (6,1 мм) 1/10" (4,0 мм) |
Кількість пікселів | 440 000 пікселів |
Корпус | Титан |
Система | |
Розміри системи | 17,1 x 33,8 x 87,1 див (6,75 x 8 x 15") |
Розміри валізи (стандарт) | 48,8 x 38,6 x 18,5 див (19,2 x 15,2 x 7,3") |
Вага системи | У компактній валізі з відеоендоскопом: 10,2 кг (22,4 фунта) У розширеній валізі з відеоендоскопом: 19,6 кг (43,2 фунта) Без валізи: відеоендоскоп 6120 - 3,0 кг (6,7 фунтів). відеоендоскоп 61100 - 4,0 кг (8,7 фунтів) |
Конструкція | Корпус із магнію й полікарбонату із вбудованими еластомірними амортизаторами |
РК-Дисплей | Вбудований кольоровий РКД (6,5") з активною матрицею XGA добре читається при денному світлі. Даний екран має оптичне невидиме з'єднання із багатоточковим ємнісним сенсорним екраном Dragontrail™. |
Керування джойстиком | Артикуляція дистальною частиною 360є All-Way®, доступ до меню й навігація |
Комплект кнопок | Доступ до користувацьких функцій, вимірювання і цифрові функції |
Звук | Вбудоване гніздо 3,5 мм для навушників/мікрофона або навушники Bluetooth |
Внутрішня пам'ять | Вбудована пам'ять місткістю 16 ГБ для зберігання користувацьких даних |
Порти вводу/виводу даних | Два головні порти USB 3,0 "A", один клієнтський мікропорт USB 3,0 "B" |
Відеовихід | Порт дисплея |
Керування яскравістю | Автоматичне й ручне |
Тип освітлення | Білий світлодіод |
Довга експозиція | Автоматично - до 16 секунд |
Баланс білого | Стандартне настроювання за замовчуванням або визначається користувачем |
Живлення | |
Літій-Іонний акумулятор | 10,8 В (номінальне), 73 Втг, 6,8 Аг |
Електроживлення | |
Змінний струм | 100-240 В, 50-60 Гц, |
Mentor Visual iQ UV VideoProbe Опція УФ освітлення
