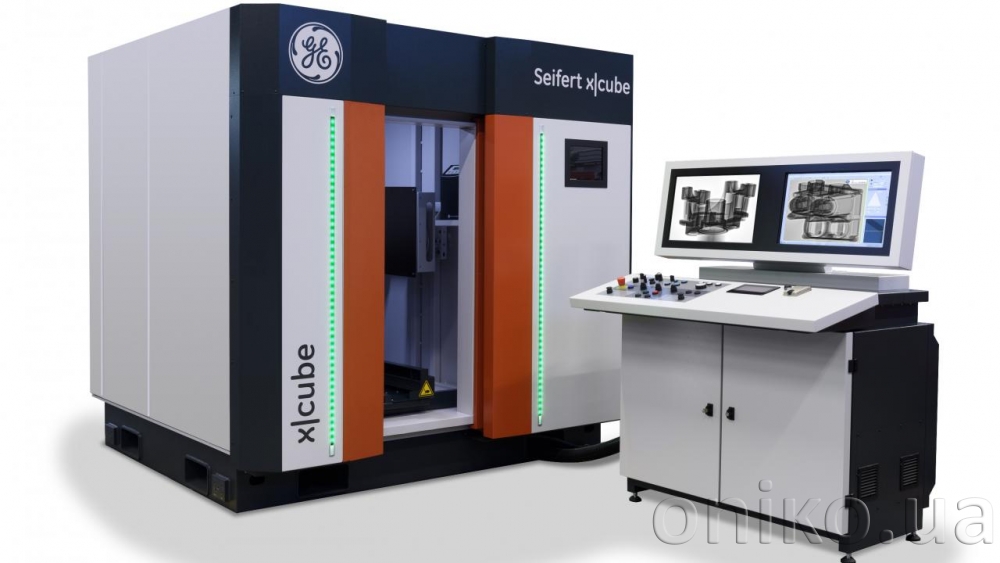

Рентгенотелевизионный комплекс x|cube Compact
Линейка X-cube содержит три модели: X-Cube Compact, X-Cube XL и X-Cube XXL. Основное отличие моделей - это мощность источника излучения (рентгеновской трубки), размер рабочей камеры и максимальный вес образца.
X-Cube Compact оснащается трубками 160 кВ, 225 кВ или 320 кВ и позволяет проверять образцы весом до 100 кг (опционально до 300 кг) с габаритами Ø600 × 900 мм.
X-cube compact - универсальный радиоскопический комплекс для выборочного контроля и контроля небольших партий различных объектов, таких как отливки из легких металлов, изделия из стали, пластмассы, керамики и специальных сплавов.
Установка может применяться как для цифровой инспекции, так и для работы с пленкой. Позволяет покрыть широкий спектр задач, применяя эти установки непосредственно на производстве для исследований, разработок, для входного контроля заготовок и выходного контроля изделий. Защитный корпус установки и компьютера позволяют использовать их в цеховых условиях. Специально спроектированная надежная конструкция и соответствие всем международным стандартам безопасности позволяет использовать оборудование на загруженных участках производства 24 часа 7 дней в неделю.
Ключевые особенности
- Зона инспекции 600 × 900 мм, максимальная масса образца 100 кг (опционально до 300 кг)
- Контроль изделий разной толщины на одном изображении - раскрывает все преимущества цифрового детектора

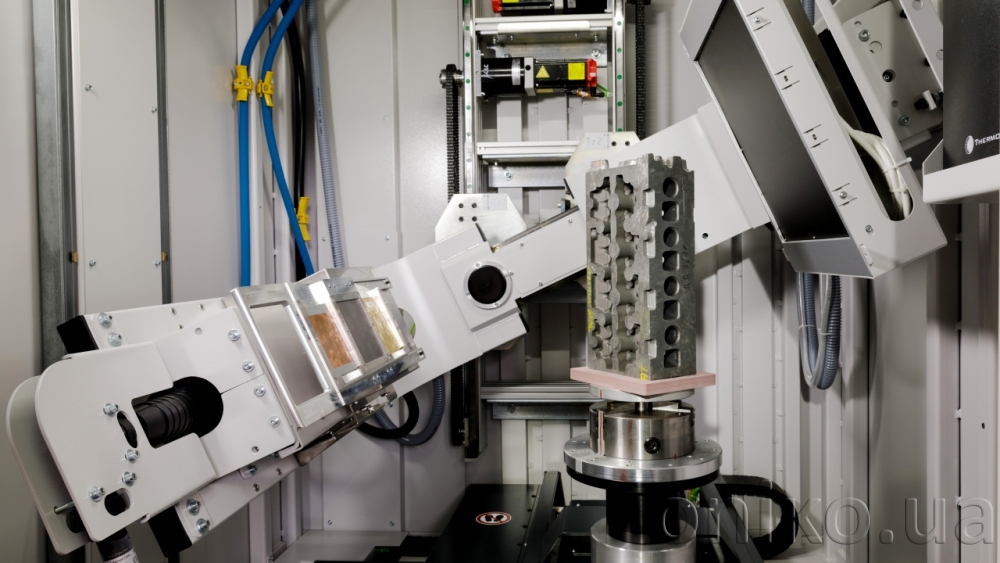

- Угол наклона кронштейна ± 45 ° по всей высоте сканирования
- Выдвижной манипулятор предоставляет возможность загрузки образца внешним краном
- Установка диафрагмы с регулируемым зазором на вывод источника излучения и дополнительная свинцовая защита источника позволяют уменьшить рассеянное излучение, а также толщину и вес основной защиты
- Использование 100 мкм детектора излучения позволяет достичь высокого разрешения снимков, по сравнению со стандартным 200 мкм детектором

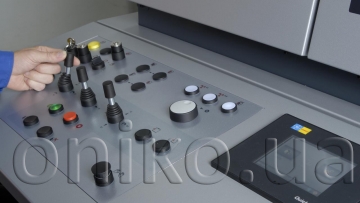

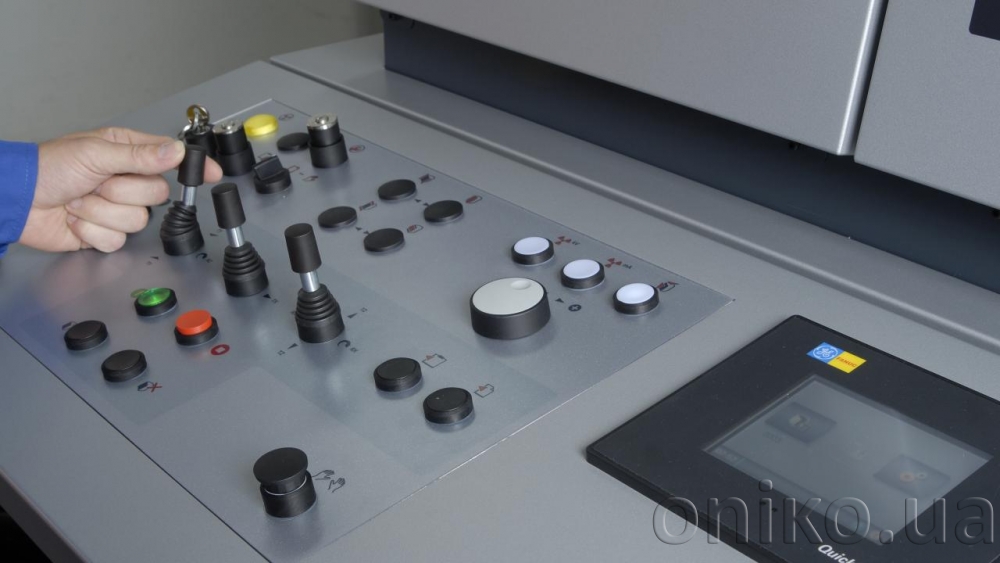

- Непосредственное управление манипулятором, С-образным кронштейном, диафрагмой, защитными дверями, напряжением и током источника излучения
- Встроенные ПК с программным обеспечением для хранения и обработки полученных данных и ПО, соответствует стандарту ASTM по формированию и передачи цифровых изображений при неразрушающем контроле (формат DICONDE)

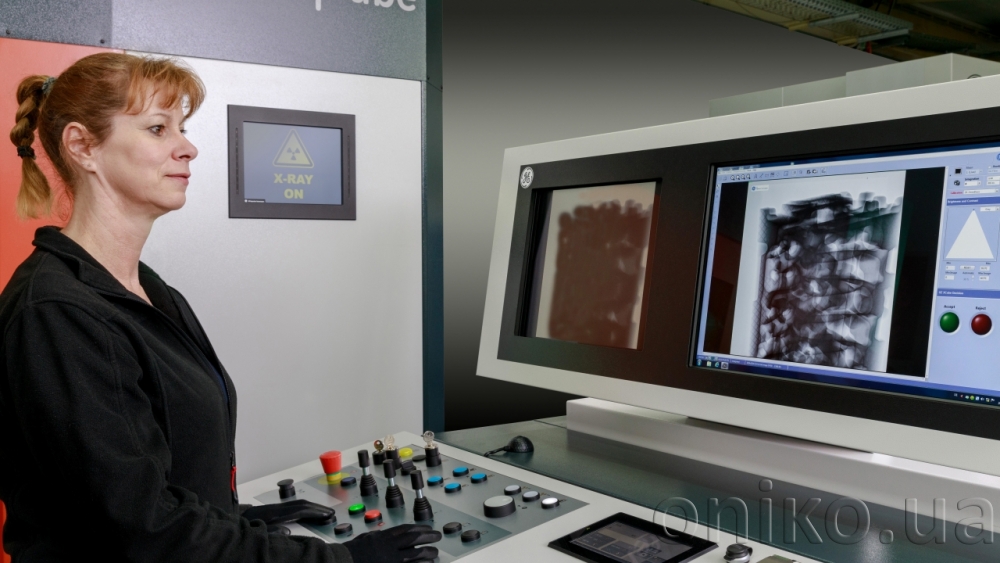

- Два монитора для контроля исходного изображения в реальном времени и изображения, обработанного в ПО
- Отдельная сенсорная панель управления для исключения контакта с основными мониторами и возможностью работы в перчатках
- Датчики присутствия для обеспечения безопасности внутри защитной зоны при открытии / закрытии дверей
- Кнопки экстренного отключения снаружи и внутри рентгеновского кабинета
- Отдельный боковой шкаф для источников высоковольтного напряжения и насоса системы охлаждения
