Промисловий комп'ютерний томограф v|tome|x L

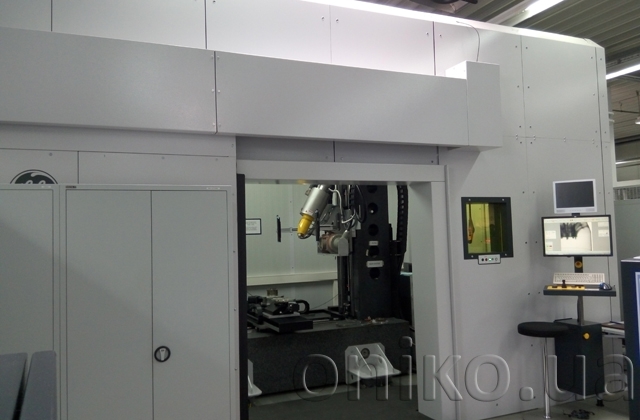

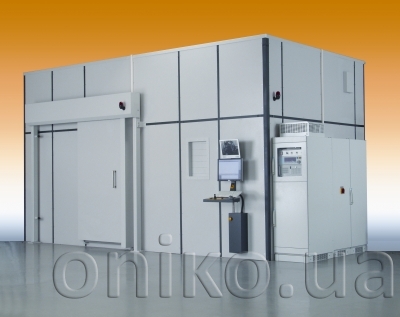

v|tome|x L 450 - найбільш універсальна промислова мікрофокусна система для комп'ютерної томографії, яка є найбільшою установкою в лінійці томографів GE.

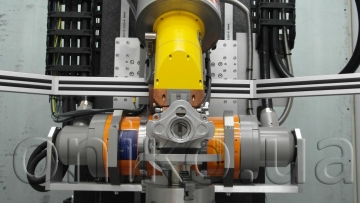

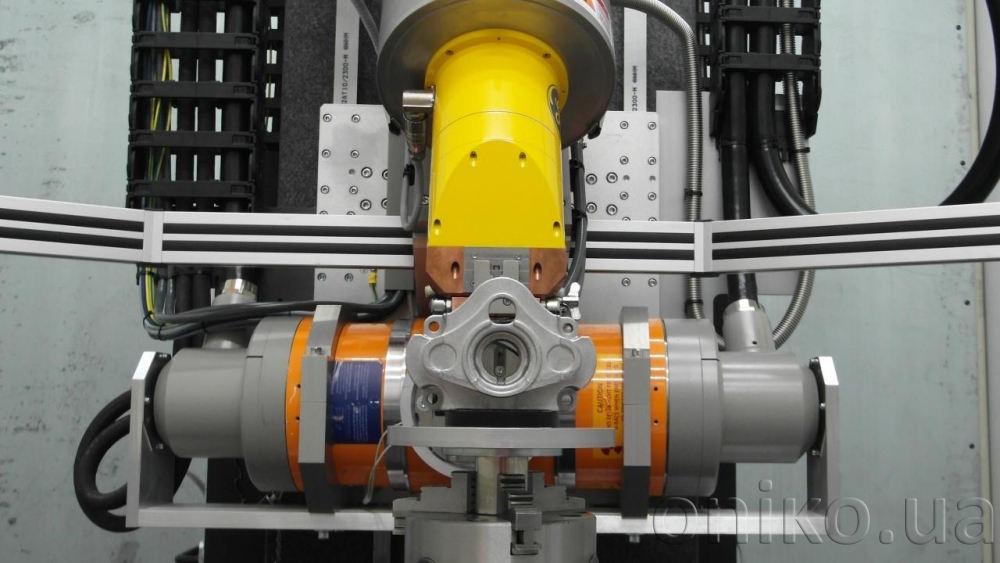

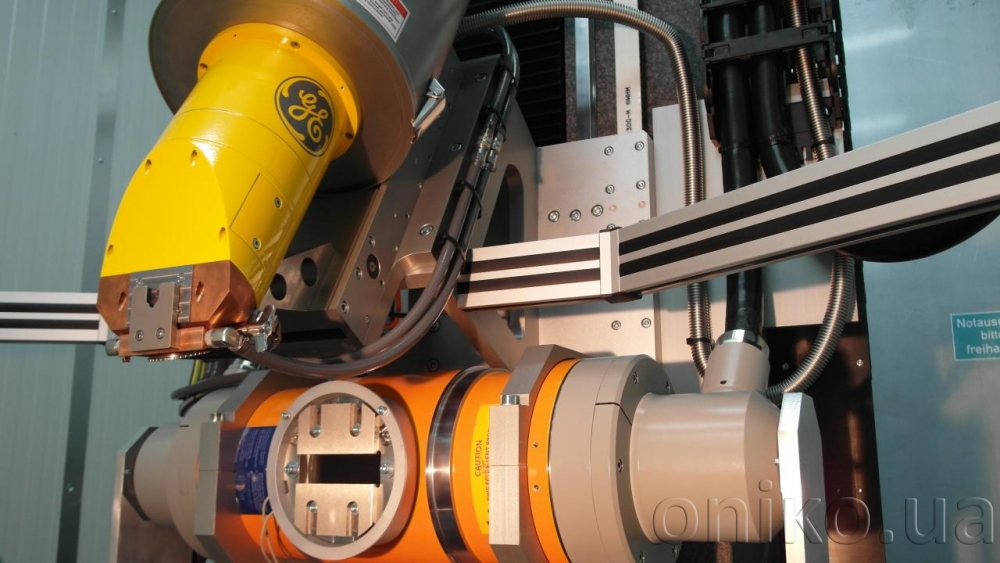

В системі v|tome|x L450 використовуються дві потужні рентгенівські трубки. Мініфокусна трубка завдяки високій прискорюючій напрузі 450 кВ і великій потужності 1500 Вт дозволяє досліджувати великогабаритні і складні сильнопоглинаючі об'єкти, як наприклад, головки блоків циліндрів, турбінні лопатки, лопатки вентиляторів. Мікрофокусна трубка 240 кВ (опціонально 300 кВ) ідеально підходить для пошуку тріщин і пустот в композитних виробах, ливарних заготовках і деталях з високими вимогами до точності виготовлення, таких як паливні форсунки, деталі, виготовлені із застосуванням адитивних технологій.
Мікрофокусна трубка опціонально може оснащуватися новою розробкою компанії GE - високопоточною мішенню, що дозволяє до двох разів збільшити продуктивність системи або проводити сканування з подвоєною роздільною здатністю.
Система дозволяє працювати з великогабаритними зразками розміром до 1300 × 2000 мм. Дана установка доступна як з лінійним детектором, що забезпечує найвищу якість «віялової томографії» з мінімальною кількістю артефактів, викликаних розсіяним випромінюванням, так і з плоскопанельних детектором для традиційної томографії з конічним пучком.
Сфери застосування
Завдяки оснащенню двома рентгенівськими трубками і двома детекторами система може застосовуватися для найширшого діапазону зразків:
- Аналіз внутрішніх дефектів в литті та зварних з'єднаннях
- Кількісний аналіз пористості
- Контроль композитних виробів
- Вироби, отримані із застосуванням адитивних технологій
- Порівняння з CAD-даними
- Зворотний інжиніринг
- Аналіз товщини стінок
- Контроль геологічних кернів і біологічних зразків
Ключові особливості

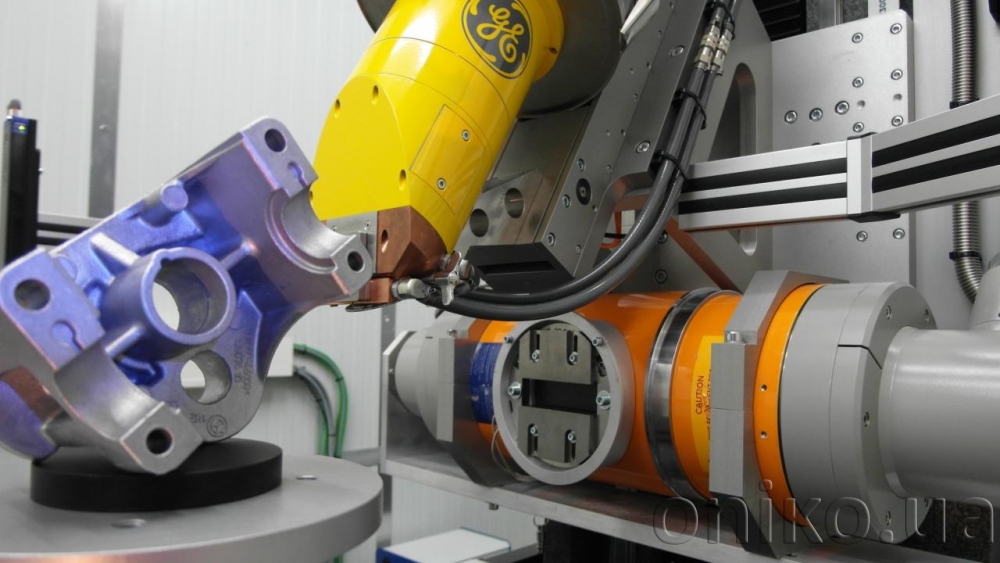

- Унікальна КТ-система, що дозволяє досліджувати великогабаритні металеві вироби складної форми, такі як головки блоків циліндрів.
- Дві рентгенівські трубки в одній установці (450 кВ макрофокусна трубка і 240/300 кВ мікрофокусна трубка).
- Можливість застосування довговічних катодів зі строком служби до 10 разів більше в порівнянні зі звичайними.
- Температурностабілізованний цифровий плоскопанельний детектор з широким динамічним діапазоном і високою швидкодією. Має можливість зсуву, що дозволяє в три рази збільшити діаметр контрольованих зразків. Можливість установки лінійного детектору для підвищення якості 3D-даних при роботі з сильнопоглинаючими виробами.

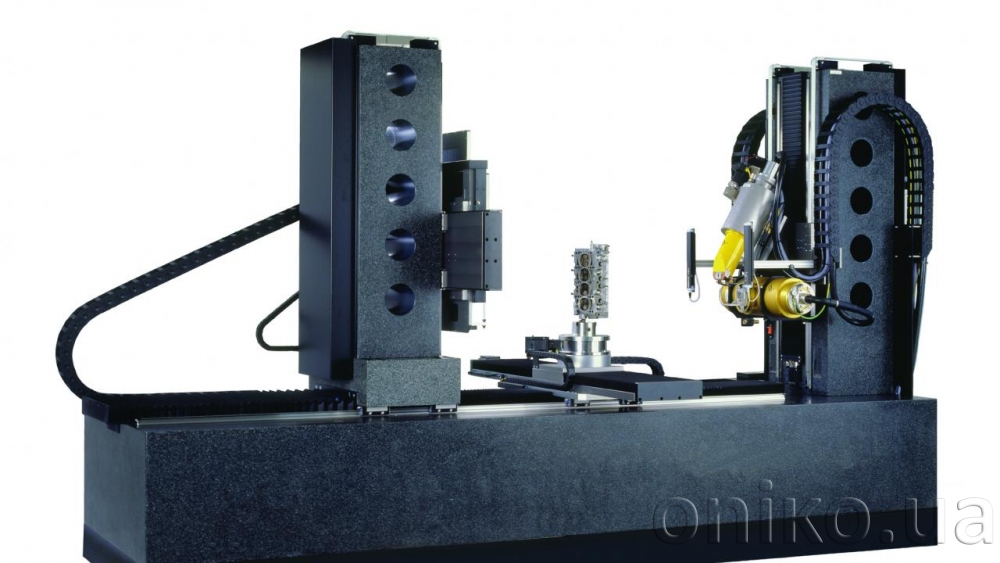

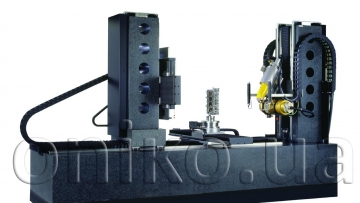

- Маніпулятор на гранітній підставці для високої точності і повторюваності 3D-вимірювань.
- Кран для швидкої і зручної установки масивних зразків вантажопідйомністю 200 кг.
- Можливість сканування в повністю автоматизованому режимі.
- Метрологія:
- 20 мкм+L [мм]/100;
- захищений від вібрацій маніпулятор на гранітній підставці;
- калібрувальні зразки;
- спеціалізоване ПО.
