Рентгенотелевізійний комплекс x|cube XXL
Рентгентелевізійна система з високою роздільною здатністю GE Seifert x|cube XXL призначена для інспекції габаритних об'єктів (800 × 1800 мм) в реальному часі, автоматизованої рентгенівської інспекції та комп'ютерної томографії (КТ). Установка може застосовуватися як для цифрової інспекції, так і для роботи з плівкою. Покриття широкого спектру завдань дозволяє застосовувати ці системи безпосередньо на виробництві для досліджень, розробок, для вхідного контролю заготовок і вихідного контролю виробів. Захисний корпус системи і комп'ютера дозволяють використовувати їх в цехових умовах. Спеціально спроектована надійна конструкція і відповідність всім міжнародним стандартам безпеки дозволяє використовувати обладнання на завантажених ділянках виробництва 24 години 7 днів на тиждень.
Сфера застосування
Лінійка обладнання GE X-cube застосовується у всіх галузях промисловості, де необхідна швидка і ефективна рентгенографічна інспекція лиття алюмінієвих і сталевих компонентів, пластмас, кераміки та спеціальних сплавів. За допомогою даного устаткування можна вирішувати такі завдання:
- Пошук і аналіз дефектів
- Контроль якості
- Проведення НДДКР
- Автоматизована інспекція
- Комп'ютерна томографія
x | cube XXL є закінченим рішенням для ефективної і продуктивної радиографічної інспекції таких виробів, як клапани в нафтогазовій галузі, турбінні лопатки в авіакосмічній галузі, алюмінієве і сталеве лиття в машинобудуванні та ін.
Ключові особливості
- Велика зона інспекції 800×1800 мм, максимальна маса зразка 300 кг

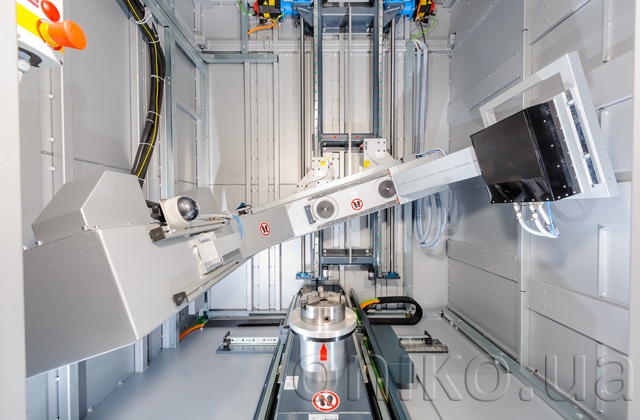

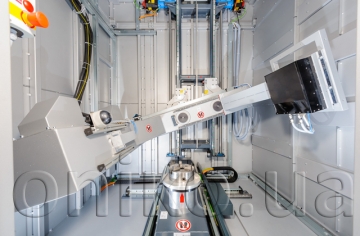

- Кут нахилу кронштейна ± 45о на всій висоті сканування

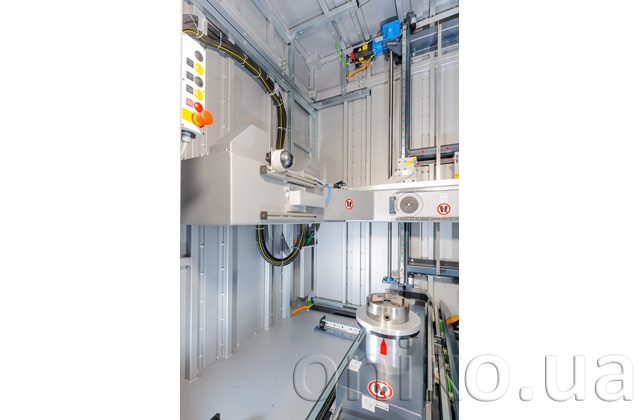

- Висувний маніпулятор надає можливість завантаження зразка зовнішнім краном
- Установка діафрагми на вихыд джерела випромінювання
- Використання 100 мкм детектора випромінювання дозволяє досягти високої роздільної здатності знімку, в порівнянні із стандартним 200 мкм детектором
- Безпосереднє управління маніпулятором, С-кронштейном, діафрагмою, захисними дверима, напругою і струмом джерела випромінювання
- Окрема сенсорна панель управління для виключення контакту з основними моніторами і можливістю роботи в рукавичках
- Вбудовані ПК з програмним забезпеченням для зберігання і обробки отриманих даних
- Датчики присутності для забезпечення безпеки всередині захисної зони при відкритті / закритті дверей
- Кнопки екстреного відключення при виникненні позаштатних ситуацій
- Два монітори для контролю оригінального зображення в реальному часі і зображення, обробленого в ПО
- Контроль виробів з різною товщиною на одному зображенні - розкриває всі переваги цифрового детектора
- Додатковий свинцевий захист джерела випромінювання дозволяє зменшити розсіяне випромінювання, а також товщину і вагу основного захисти
- Окрема бічна шафа для джерел високовольтної напруги і насосу системи охолодження
- ПЗ, що відповідає стандарту ASTM по формуванню і передачі цифрових зображень при неруйнівному контролі (формат DICONDE)
