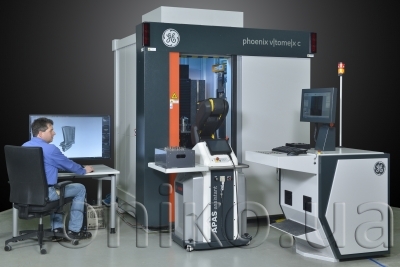

Промисловий комп'ютерний томограф v|tome|x c

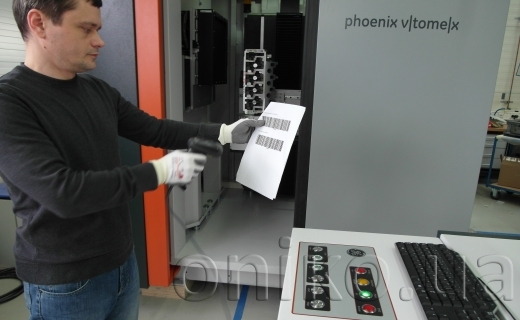

Наше інспекційне рішення Phoenix v|tome|x c пропонує компактну систему КТ потужністю 450 кВ, спеціально розроблену для неруйнівного контролю (НК) та лабораторій із забезпечення якості в ливарних чи космічних програмах, що дозволяє поєднувати напівавтоматизовані дослідження та 3D-метрологію. Низькі експлуатаційні витрати і виробництво-орієнтоване проектування: легкі інструменти завантаження, штрих-код зчитувач і т.д., а також нова функціональність за допомогою однієї кнопки, робить систему дуже ефективним інструментом для забезпечення високої промислової якості.
Це перший промисловий мініфокусний КТ сканер з фірмовою передовою технологією Waygate Technologies відсікання розсіюваного випромінювання scatter|correct, що дозволяє користувачам мінімізувати рівень артефактів на КТ, чого ніколи не досягали за допомогою звичайного КТ з плоскопанельним детектором. Нова технологія Waygate Technologies автоматично видаляє більшість артефактів розсіювання з об'єму КТ. Цей технологічний прогрес забезпечує якість зображення, подібну до тієї, що досягається при звичайному скануванні конусним променем, але до 100 разів швидше.
Маніпулятор quick|pick з HS конфігурацією високої швидкості навіть дозволяє повністю автоматизувати отримання КТ великих партій, наприклад, сканувати до 25 лопаток турбіни без жодних дій оператора протягом приблизно 2 годин. Система пропонує провідні розміри зразків, гнучкість та максимальну потужність проникнення для високопоглинаючих зразків на 450 кВ.
Ключові особливості
- Провідна в галузі продуктивність детектора
Phoenix v|tome|x c оснащений ексклюзивним 4-Мп промисловим рентгенівським детектором dynamic 41|200 наступного покоління. Він забезпечує 10-кратну підвищену чутливість відносно найсучасніших детекторів DXR розміром 200 мкм у пікселях, що збільшує продуктивність у 2-3 рази без впливу на якість зображення, зробивши контроль та вимірювання більш ефективними.
В якості додаткової опції детектор dynamic 41 | 100 на 100 мкм / 16 Мп забезпечує збільшення роздільної здатності в 2 рази без впливу на час циклу. Виявлення вдвічі менших дефектів без геометричного збільшення дозволяє зробити зображення великих об'єктів з більшою роздільною здатністю.
- Точність метрології, гнучке управління
КТ сканування забезпечує точну інформацію щодо 3D координат видимих та невидимих поверхонь. phoenix v|tome|x c забезпечує точність вимірювання 20 + L / 100 мкм у відповідності з VDI 2630.
phoenix v|tome|x c може застосовуватись для інспекції різних деталей з декількох виробничих ліній для статистичного контролю виробничого процесу за один прохід якомого швидше.
- Висока пропускна здатність, автоматизований процес КТ
Вдосконалена технологія scatter|correct дозволяє сканувати в 100 разів швидше порівняно з аналогічним точним найсучаснішим КТ зі звичайним пучком променя, не погіршуючи якість зображення, навіть для матеріалів з високим розсіюванням або композитних зразків. Цифровий детектор dynamic 41 може подвоїти швидкість сканування або роздільну здатність.

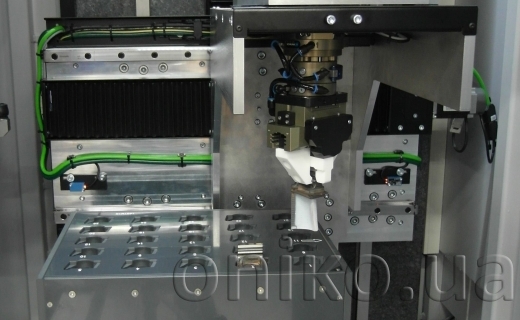

Завдяки функції "КТ однією кнопкою", весь процес сканування може бути повністю автоматизований, мінімізуючи час оператора. У конфігурації високої швидкості (HS) маніпулятор quick|pick дозволяє повністю автоматизувати перевірку лопаток.
Phoenix v|tome|x c може похвалитися міцним корпусом, низькою собівартістю та невеликою площею для контролю виробничого процесу.
- Підвищена гнучкість та продуктивність
Інспектуйте різні деталі з різних виробничих ліній для статистичного контролю виробничих процесів за один раз, якнайшвидше.
- 3D-метрологія, що відтворюється
Крім контролю, КТ сканування також забезпечує точну інформацію про координати 3D навіть щодо прихованих поверхонь. phoenix v|tome|x c забезпечує точність вимірювання 20 + L / 100 мкм згідно з VDI 2630.
- Оптимізований процес виробництва
Отримайте високоточні виробничі показники КТ, відповідно до дерективи ASTM E 1695, без значних витрат на обслуговування та час експлуатації, збільшуючи при цьому розмір вибірки, гнучкість та потужність проникнення для високопоглинаючих зразків.
